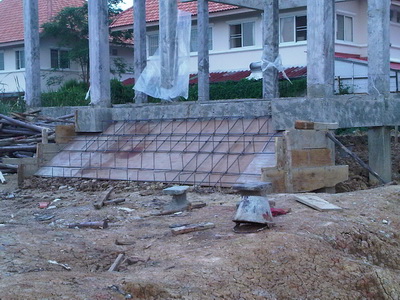

สงสัยว่า ผู้รับเหมา ตีแบบ จะเทบันได ทางขึ้นบ้าน โดนที่ไม่มีคานรับ หรือเสารับตรงบันได ดังภาพ อาศัยผูกเหล็กเข้ากับ คานพื้นล่างเพียงอย่างเดียว มันถูกต้องแล้ว หรือครับ
วิศวกรคุมงานเข้ามาดูงาน ก็บอกว่า ถูกต้อง ตามแบบ และคำนวนไว้แล้ว แถมยังพูดประมาณว่า อย่าไปเชื่อ หรือฟังคนอื่น ๆ ให้มาก
อยากจะถามว่า ทำบันไดแบบนี้ มันจะทรุด และดึงตัวบ้าน หรือเปล่าครับ
By: D_YONG
Since: 23 พ.ค. 55 10:18:53
คำค้นหา:
- แบบบันไดนอกบ้าน
- บันไดนอกบ้าน
- https://www thaider com/homepro/27726
ด้านหลังของแบบ ที่จะเท ทำบันได ครับ
By: D_YONG
Since: 23 พ.ค. 55 10:19:52
ด้านหลังของแบบ ที่จะเท ทำบันได ครับ (ภาพไม่ขึ้น ขอลงใหม่)
By: D_YONG
Since: 23 พ.ค. 55 10:20:49
มันก้อคือพื้นยื่นนั่นแหละ เหล็กแกนหลักต้องฝังในคานตอนเทคานนะ แล้วเหล็กแกนหลักต้องอยู่ด้านบนของพื้นบันไดด้วย…
**ปล.แก้คำผิด**
By: NHU~MU~RAS
Since: 23 พ.ค. 55 10:57:08
ตามด้านบนว่าครับ เหมือนพื้นยื่น หรือคานยื่นครับ
ต่อให้มีเสารับที่ปลาย ก็ไม่ได้หมายความว่า จะควบคุมให้การทรุดตัวระหว่างเสาบ้านกับเสารับบันไดยุบตัวพร้อมกันได้
งานนี้ หากมีวิศวกรควบคุมงานอยู่แล้ว ก็คงต้องเชื่อเขาล่ะครับ
เพราะเห็นคุณบอกว่า เขาได้คำนวณแรงไว้แล้ว
ผมขอตัดประเด็นเรื่องการรับแรงไปเลยละกัน
สิ่งที่คุณควรใส่ใจ มี 3 จุดที่จะแนะนำ คือ
1. การฝากเหล็ก หากเป็นไปได้ ถ่ายรูปการฝากเหล็กมาให้ชัดเจน จะมีผู้รู้ให้คำแนะนำได้ว่าถูกต้องหรือไม่ และ
2. การถอดแบบค้ำยัน ควรค้ำยันต่อเนื่อง 14 วัน แล้วจึงถอดแบบค้ำยัน (ด้วยความระมัดระวัง)
3. ชนิดและปริมาณเหล็กเสริม ต้องถูกต้องตามแบบ
สิ่งที่ผมพบเจอบ่อยๆในงานโครงสร้างบ้านคือ
เวลาทำเสา ทำคาน ช่างจะใช้เหล็ก และจำนวนตามแบบ
แต่เวลาเทบันได มักจะใช้เหล็กไม่ตรงตามแบบ ทั้งขนาดและจำนวน
ทั้งนี้เพราะ "ความมักง่าย" และ "เคยทำแบบนี้มาก่อน"
การใส่เหล็กเสริมบันได มันยุ่งยากตรงการดัด และผูกเหล็กนี่แหล่ะครับ เสียเวลาค่อนข้างมาก
By: kmin
Since: 23 พ.ค. 55 11:18:56
ของผมใช้เหล็กที่เพื่อมาจากตัวคานเพราะช่างเข้าทำเพื่อเอาไว้เลย
By: kec (kec234)
Since: 23 พ.ค. 55 12:18:23
ภาพ 2
By: kec234 (kec234)
Since: 23 พ.ค. 55 12:20:49
อันนี้เป็นภาพ ที่ช่างเขาผูกเหล็กที่เผื่อมาจาก คาน ผูกเข้ากับเหล็กที่จะทำบันไดครับ
By: D_YONG
Since: 23 พ.ค. 55 12:38:45
NHU~MU~RAS : ขอบคุณนะครับ
kmin : ขอบคุณสำหรับคำแนะนำดี ๆ นะครับ
kec234 : ตามรูปที่ผมลงเพิ่มเลยครับ ผูกเหล็กแบบนี้ ถูกต้องไหมครับ
By: D_YONG
Since: 23 พ.ค. 55 12:39:37
เอาแบบไปถามที่นี่เลยครับ จขกท.
http://www.eit.or.th/smf/index.php?board=3.0
… อืมม ขออภัยด้วยไม่ได้ดูเหล็กล่าง
แต่ก็แปลกๆๆนะ สำหรับผม
ส่วนตัวมันใช้คานยื่นออกไป แล้วมีคานรับอีกตัว
By: tzu149
Since: 23 พ.ค. 55 13:49:52
แล้วแต่ตอนออกแบบนะ แบบนี้ก้อสะดวกไม่ต้องใช้คานรับหลายชุด
ถ้าอีกแบบทำคานยื่นจากเสาเพื่อไปรับบันได ผมมองว่าเนื้อบันไดก้อขนาดเท่าเดิม มันจะไปเปลืองปูนชุดคานเปล่าๆ อีกทั้งตอนก่อสร้างจะต้องเทคานชุดล่างก่อนขึ้นเสา มันจะไม่สะดวกตอนสร้าง
ตอนออกแบบเลยเลือกแบบ จขกท ดีกว่า สร้างเร็ว แล้วตามมาหล่อบันไดที่หลัง นอกเสียจากบันไดจะใหญ่มากๆ ลูกนอนกว้างๆ อันนี้ต้องยอมทำคานมารับเอา
ปล.ความเห็นส่วนตัวนะครับ แชร์ๆกัน เรื่องงานออกแบบ ^_^
By: NHU~MU~RAS
Since: 23 พ.ค. 55 14:03:48
ส่วนตัว ผมไม่เคยใช้วิธีนี้
กลัวตรงช่วงรอยต่อกับคาน มันจะทานไม่ไหว
หากจะใช้จริง มันน่าจะเสริมเหล็กทางบนด้วย
แต่ในรูป 8 ไม่มี
พื้นยื่นเนี่ย ทำไม่ดีนะ ฝากเหล็กไม่ถูกนะ พังยกแผง
เคยเห็นกันสาดอาคารพาณิชน์ เจอฝนตกช่วงก่อสร้าง
พังมากับตา 2 ครั้งแล้ว
ส่วนตัวเลยไม่ค่อยนิยมนัก และมักใส่เหล็กไว้บานเลยล่ะนะ
By: tzu149
Since: 23 พ.ค. 55 14:26:09
ถ้างานมีคนคุมงานรับผิดชอบอยู่แล้วก้ออุ่นใจขึ้นอีกหน่อย
แต่ถ้า ผรม. อย่างเดียวมีเจ้าของบ้านเซนต์คุมงานเอง (ประหยัดค่าคนคุมงานพื้นที่ใช้สอยไม่เกินตาม กม.) อันนี้น่ากลัวนะ ต่างคนต่างไม่รู้เรื่อง แค่วางเหล็กผิดสลับ บน ล่าง หายนะชัดๆ…
ปล.รูป 8 ถ้าล้วงเหล็กในคานลึกๆก้อพอได้ ห่วงแต่เส้นมันเล็กนี่แหละ โหะๆๆ
By: NHU~MU~RAS
Since: 23 พ.ค. 55 14:42:10
tzu149 : ผมก็กลัวเช่นนั้นครับ แต่วิศวกรคุมงาน บอกว่า คำนวนไว้แล้ว ใช้ได้
NHU~MU~RAS : ผมก็ว่า เหล็กมันเส้นเล็กไปนะครับ ผู้รับเหมารายแรก เทคานไว้ เผื่อเหล็กไว้ให้ ผู้รับเหมารายที่ 2 เข้ามาดำเนินงานต่อนะครับ
ขอบคุณ ทั้งสองท่าน มาก ๆ ครับ
By: D_YONG
Since: 23 พ.ค. 55 15:22:12
คุณ จขกท.คุณไปถาม ตามลิ้งค์ที่ผมให้ไว้ นั่นแหล่ะครับ
หากได้ผลตรงกันข้าม ก็เอาไปยืนยันกับวิศวกรคุมงานของคุณได้
เขาเป็นคนติดคุก ไม่ใช่ผม ผมแนะนำอะไรไม่ได้มากหรอกนะครับ
แต่ลิ้งค์ข้างบนอ่ะ เกี่ยวกับสถานภาพของเขาโดยตรง
ความน่าเชื่อถือ มันจะสูงพอควรเลยล่ะครับ
By: tzu149
Since: 23 พ.ค. 55 15:50:03
ทำได้ตามแบบครับ
บันไดที่เห็น ยื่นออกมาไม่เกิน ๑.๒๐ ม. ซึ่งถือว่าน้อย สามารถทำได้เหมือนพื้นยื่นทั่วไป
การผูกเหล็กยังไม่เสร็จ เหล็กที่ยื่นมาจากคานที่เห็น จะต้องเป็นเหล็กบน ถ้าพื้นหนา ๑๐ ซม. ก็ต้องหนุนขึ้นมาจากแบบเพื่อให้ผิวบนเหล็กต่ำกว่าผิวปูนตรงช่วงที่ไม่มีตัวขั้น ๑.๕ ซม. จึงจะถูกต้อง
บันไดกว้างจัง
ข้อบกพร่อง
ตั้งแบบยื่นออกมาไม่พอ เพราะเป็นปลายเหล็กอยู่เลยออกมาที่ดิน
จขกท ดูในแบบว่าลูกตั้ง ลูกนอนมีระยะเท่าไร จะคำนวณได้ว่าแบบไม้จะต้องยาวไม่น้อยกว่าเท่าไร
By: KittySP
Since: 23 พ.ค. 55 20:23:20
