ตอนนี้กำลังจะติดตั้งแท้งค์น้ำและต่อปั้มน้ำค่ะ
ช่างรับเหมาจะต่อแบบ 2 ระบบให้ (ตามภาพประกอบช่องบนค่ะ)
แต่เพื่อนบอกว่า ต่อแบบนี้ จะต้องเปิดปั้มน้ำตลอดเวลา
และปั้มจะทำงานทุกครั้งที่เปิดก็อก?
ถ้าไฟดับหรือปิดปั้มจะใช้น้ำในแท้งค์ไม่ได้ ต้องใช้น้ำจากท่อบายพาส
ตอนนี้เลยสนใจจะต่อท่อน้ำเพิ่มจากแท้งค์ออกหลังปั้มน้ำ (ตามภาพประกอบช่องล่าง)
เพราะน่าจะประหยัดไฟกว่า และสามารถใช้น้ำในแท้งค์ได้ตลอดเวลา
คำถามคือว่า
1. จริงหรือเปล่าคะที่ปั้มน้ำต่อจากแท้งค์จะต้องเปิดปั้มตลอด
ถ้าไฟดับหรือปิดปั้ม จะใช้น้ำในแท้งค์ไม่ได้?
2. การต่อท่อเพิ่มจากแท้งค์ออกหลังปั้มน้ำ ทำได้หรือเปล่าคะ
แรงดันน้ำจะมากกว่าน้ำจากท่อบายพาสในกรณีไฟดับหรือเปล่าคะ?
เพิ่มเติมค่ะ
ใช้แท้งค์ 1000 ลิตร+ปั้มฮิตาชิ 150W แรงดันคงที่ถังเหลี่ยม
บ้าน 2 ชั้น 2 ห้องน้ำ ค่ะ
ขอบคุณมากค่ะ…..
By: Puvarin
Since: วันวิสาขบูชา 55 23:05:27
คำค้นหา:
- ระบบประปาในบ้าน
- วิธีต่อ เช็ค วาล์วปั๊มน้ำ
- เครื่องซักผ้า hitachi ฝาหน้า ถัง 50 มม
ที่เพื่อนบอก ก็ถูกนะ แต่ไม่ทั้งหมด
คิอ การต่อปั้ม มันมีหลายรูปแบบ ตั้งแต่แบบง่ายสุด ๆ ไปจนถึงแบบแอดว๊านซ์ ส่วนมากก็จะต่อกันแค่แบบกลาง ๆ เอาแค่พอใช้งานได้ มีระบบบายพาสเวลาไฟดับหน่อย ก็พอแล้ว
แบบที่เพื่อนบอกมา ก็อีกรูปแบบหนึ่งคือให้ใช้น้ำในถังได้ถ้าไฟดับและน้ำไม่ไหล (ถ้าน้ำประปาไหลปกติ แรงดันน้ำในถังจะสู้แรงดันจากประปาไม่ได้ เขาเอาไว้ใช้กรณีไฟดับและประปาไม่ไหลด้วยเท่านั้น) แต่แบบนี้ จะได้น้ำที่ไหลอ่อย ๆ เท่านั้นเพราะถังไม่ได้ยกสูงนะ ประมาณว่าใช้แก้ขัด ดีกว่าไม่มีน้ำใช้เลย (จึงไม่ค่อยนิยมต่อแบบนี้กัน)
ถ้าจะเอาให้หรูจริง ๆ ต้องเพิ่มแอดว๊านซ์ไปอีกขั้น คือให้สามารถปิดถังน้ำ แล้วปรับให้ดูดตรงจากประปาได้ด้วย เผื่อกรณีถังน้ำมีปัญหา แต่ก็นั่นแหละ มันเกินความพอดีไป อยากจะทำก็ได้ แต่โอกาสใช้จริงมีน้อย
อ้อ รูปการต่อแบบที่แนบมาในหัวข้อกระทู้นี้มันใช้ไม่ได้นะครับ ต้องมีพวกเช็ควาวล์มาช่วยด้วยไม่ใช่ต่อกันทื่อ ๆ แบบนั้น ไปหารูปของท่านต้นโพธิ์ฯ มาประกอบเลย
อีกเรื่องนึง บ้าน 2 ชั้นปั้มควรจะ 250W ขึ้นไปนะ จะกลมหรือเหลี่ยมก็ได้ตามชอบใจ แต่ไม่เข้าใจว่าทำไมชอบแนะนำฮิตาชิกันจัง เห็นใช้ไม่นานก็มาบ่น เอามิตซูไม่ดีกว่าหรือ ???
By: บ้านฉัน
Since: วันวิสาขบูชา 55 23:37:23
จขกท วางแท้งค์ น้ำที่ระดับพื้นชั้นหนึ่ง
หรือว่า ระดับพื้นชั้นสอง
หรือว่า ที่ระดับ เพดาน หรือสูงกว่าเพดานชั้นสองครับ
ปั้ม 150 watt ไม่แรงพอที่จะใช้กับบ้านสองชั้น และมีก๊อกมากว่า 5 จุดครับ
อย่างน้อย 250 watt
ส่วนบ้านผมใช้ 750 watt ครับ เจ้านายให้มานานแล้ว
ของฟรี ไม่ค้องซื้อ 555 +
By: น้าพร
Since: 5 มิ.ย. 55 01:44:51
รูปไม่ขึ้น ข้อแก้ไขข้อความครับ
By: bbth00
Since: 5 มิ.ย. 55 02:02:50
เพิ่มท่ออีกจุด ตามรูปด้านล่าง (จริงๆ ท่อที่บายพาส จากหลังถังมาไม่ต้องต่อก็ได้ครับ) เพราะดูแล้ว ถังน้ำเนี่ยอยู่ชั้น 1 บายพาสมาจากท่อเผลอๆ แค่ชั้นหนึ่งก็ไม่มีแรงไหลมาพอหรอก สู้เปิดตรงไม่ผ่านแท๊งค์ + ปั้ม ตามท่อประปาเส้นล่างสุดยังแรงกว่าเลยครับ
By: bbth00
Since: 5 มิ.ย. 55 02:12:47
ที่บ้านผมต่อตามแบบล่าง ครับแต่ไม่มีท่อบายพาส ที่มาจากหลังแท้งค์ ตามที่เพื่อน จขกท แนะนำมานะครับ ใช้แท้งค์ 700 ลิตร ทรงสูง 2 เมตร ผ่านปั้ม 150 Watt Mitsubishi ปรับแรงดันอัตโนมัติ เครื่องทำน้ำอุ่น ห้องนอนใหญ่ 1 ตัว แรงดันน้ำก็ได้แค่พอใช้ครับ คือ ฝักบัวน้ำพุ่งเป็นเส้น แต่ไม่ได้ฉีดแบบเจ็บ เหมือนเรามาต่อจากก๊อกใกล้ๆ ปั้มเลย แต่ก็ไม่ใช่ไหลแบบเอื่อยๆ เหมือนไม่ผ่านปั้มนะครับ
ขอเสริมเรื่อง ปั้มแรงดันอัตโนมัติ หน่อยครับ
ที่เพื่อน จขกท บอกว่า ทุกครั้งที่เปิด ก๊อกน้ำ ปั็มน้ำจะทำงาน ถูกครับ คือจริงๆ เนี่ย ปั้มน้ำมันปรับแรงดันน้ำ คงที่ตลอด เช่น สมมุติถ้าเราไม่เปิด ก๊อก แรงดันน้ำอยู่ที่ 20 Psi แต่พอเราเปิด ก๊อกน้ำ แรงดันน้ำก็ลดลง เพราะน้ำมันไหลออกจากท่อ จาก 20 – 19 – 18 – 17 – 16 – 15 จนถึงจุดหนึ่ง ปั้มน้ำก็ทำงานอัตโนมัติขึ้นมา เพราะแรงดันที่อยู่ในท่อน้ำมันลดลง มันก็พยายามปรับแรงดันให้กลับไปอยู่ที่ 20 Psi เหมือนเดิม
1. จริงหรือเปล่าคะที่ปั้มน้ำต่อจากแท้งค์จะต้องเปิดปั้มตลอด
ถ้าไฟดับหรือปิดปั้ม จะใช้น้ำในแท้งค์ไม่ได้?
ใช่ครับต้องเปิดปั้มตลอด (แต่ปั้มไม่ได้ทำงานตลอดเวลา เช่น ตอนกลางคืน จะไม่มีเสียงปั้มเลย ยกเว้นท่อรั่ว หรือ แตก ) ไฟดับก็ใช้ไม่ได้ ใช้น้ำในแท้งค์ ไม่ได้ ตามนั้นเลยครับ
2. การต่อท่อเพิ่มจากแท้งค์ออกหลังปั้มน้ำ ทำได้หรือเปล่าคะแรงดันน้ำจะมากกว่าน้ำจากท่อบายพาสในกรณีไฟดับหรือเปล่าคะ?
จริงๆ กรณี ไฟดับ ให้ปิด ก๊อกก่อนเข้าแท๊งค์ ปิดก๊อกเส้นที่ผมเขียนให้ใหม่ และใช้น้ำจากท่อประปาได้เลยครับ ความแรงก็ขึ้นอยู่กับน้ำประปาหล่ะครับ ว่าถึงชั้น 2 หรือเปล่า แต่ถ้าเอาน้ำจากแท๊งค์ ผมว่า ชั้น 1 ก็อาจไม่ค่อยจะรอดเท่าไร (กรณี แท๊งค์น้ำอยู่ชั้น 1)
By: bbth00
Since: 5 มิ.ย. 55 02:44:03
เเนะนำให้เดินท่อในส่วนปั้มน้ำเเบบมี วงจรบายพาส เวลาไฟฟ้าดับ,ปั้มน้ำเสียมีปัญหาต้องถอดปลั๊ก…เเล้วรอช่างมาตรวจซ่อมเเบบนี้ครับ
วงจรที่ผมเเนะนำ เป็นเเบบที่ช่างประปาติดตั้งให้ลูกค้าเเบบใช้งานจริงๆ มีปัญหาหลังการใช้งานน้อยมาก เเละ สามารถทำการตรวจสอบระบบประปาในบ้านคุณได้ง่ายว่า หากมีปัญหามีปัญหาในส่วนไหน ?
– ส่วนปั้มน้ำ ?
– ส่วนระบบท่อประปาหลังปั้มน้ำ
– ส่วนจุดก็อกน้ำ,จุดสุขภัณท์ ?
อีกอย่างปั้มฮิตาชิ 150W แรงดันคงที่ถังเหลี่ยม เพียงพอกับการใช้งานบ้าน 2 ชั้น 2 ห้องน้ำครับ ( ยังอยู่ในระดับขนาดปั้มน้ำที่สามารถใช้งานได้ครับ เเต่อาจจะมีปัญหาบ้างในกรณีคุณ เเละ คนในบ้านใช้งานห้องน้ำพร้อมๆกันในตอนเช้านิดหน่อย )
By: pinhead2000
Since: 5 มิ.ย. 55 07:12:52
ลืมบอกไปในวงจรระบบท่อประปาส่วนปั้มน้ำของผม
ระบบ บายพาส ของผมไม่ได้เป็นเเบบพร้อมใช้งานตลอดเวลานะครับ ยังเป็นเเบบ ปืด-เปิด ก่อนใช้งานส่วนนี้ จริงๆมันมีข้อดีมากกว่าข้อเสียครับ หากอยากรู้ผมเคยเเสดงความคิดเห็นที่กระทู้นี้
http://topicstock.pantip.com/home/topicstock/2010/11/R9879160/R9879160.html
ในกรณีคุณ จขกท. ใช้งานปั้มน้ำเเบบปกติ จุดวาล์วปิด-เปิด หน้าเช็ควาล์วส่วนท่อบายพาส จะอยุ่ในตำเเหน่งปิดครับ
ในกรณีไฟฟ้าดับ,ปั้มน้ำบ้านคุณสียชำรุด ถอดปลั๊กรอช่างมาตรวจซ่อม คุณก็เเค่มาเปิดวาล์วปิด-เปิดตัวนี้ให้ระบบท่อ บายพาส ทำงาน เเละ เมื่อไฟฟ้ามาปกติ หรือ ปั้มน้ำมีการซ่อมเเก้ไขเรียบร้อย คุณก็เเค่มาปิดวาล์วหน้าเช็ควาล์วส่วนระบบท่อบายพาส ทำให้ระบบประปาบ้านคุณกลับไปในส่วนเเทงค์น้ำบนดิน+ปั้มน้ำเหมือนเดิมไปครับ
ป.ล. ในกระทู้ของคุณ ผมไม่ได้พูดถึงเคส น้ำประปาเเถวบ้านคุณหยุดจ่ายน้ำ,ไหลอ่อน( เเต่น้ำยังเข้าเเทงค์น้ำได้ ) เพราะคุณมีเเทงค์น้ำบนดินสำรอง ทำให้คุณตัดปัญหาเรื่องน้ำประปาไม่ไหล เพราะมีน้ำสำรองใช้ไม่น้อยกว่า 1-2 วัน ในกรณีเป็นถังเก็บน้ำขนาด 1,000-1,250 ลิตร เเบบสบายๆ
By: pinhead2000
Since: 5 มิ.ย. 55 07:30:20
คุณเจ้าของกระทู้ เเละ ช่างผู้รับเหมา อาจจะสงสัยในไดอะเเกรมวงจรผมว่าทำไมต้องใส่เช็ควาล์วดักหน้าระหว่าง เเทงค์น้ำ เเละ ปั้มน้ำออโตเมติก ทำไม ?
คงต้องรอตอนพักเที่ยง หรือ ตอนเย็นๆ ผมจะมาอธิบาย เเละ เหตุผลประกอบ ต่อให้ครับ
อีกอย่างคุณอย่ามองประเด็น เรื่องประหยัดไฟ เเล้วคิดจะใช้เป็นเเบบระบบผสม ในการใช้งานจริงๆมันไม่ได้ประหยัด เพราะเเรงดันในระบบท่อในบ้านคุณเมื่อติดตั้งระบบปั้มน้ำเเล้ว จะมีเเรงดันฯในระบบท่อมากกว่าเเรงดันน้ำประปาในเส้นท่อเมนประปาที่จ่ายเข้าบ้านคุณ………เคสกรณีติดระบบผสมทำงานร่วมกันเเบบนี้ เเรงดันน้ำท่อประปาผ่านมิเตอร์น้ำหน้าบ้านคุณต้องมีเเรงดันมากกว่า 28-30 PSI ( ปอนด์/ตารางนิ้ว )
ทีเคยเจอจะใช้ระบบผสมเเบบนี้ใช้เเล้วเวิร์ค บ้านคุณต้องอยุ่ใกล้ๆโรงสูบจ่ายน้ำของการประปา หรือ ใกส้ๆหอเเทงค์น้ำสูงของ กปภ. ครับ………….ถ้าเป็นระบบท่อในหมุ่บ้านจัดสรรในเเถบย่านมืองหลวงมันอาจจะใช้ได่เฉพาะช่วงตอนกลางวันของวันทำงาน( ซึ่งไม่มีใครอยุ่บ้าน ? ) เเต่พอเป็นช่วงเย็น,ตอนกลางคืน เเละ วันหยุด,วันอาทิตย์ เเรงดันฯมันตกลงไม่มากกว่าเเรงดันปั้มน้ำในระบบบ้านคุณครับ………ผมเคยเทสทดสอบ ยัดใส่เกจ์วัดเเรงดันฯที่หลังมิเตอร์การประปาเข้าบ้าน เเละ หลังปั้มในระบบท่อประปาในบ้าน ให้เจ้าของบ้านท่านหนึ่งให้เห็นภาพ,ให้สรุปเอาเองว่าจริงหรือไม่ ?
By: pinhead2000
Since: 5 มิ.ย. 55 07:42:10
รออ่านของพิน ช่วงเย็นต่อ
By: Billups
Since: 5 มิ.ย. 55 08:33:36
สงสัยว่าทำไมไม่ใส่ตัวเช็ควาล์วหลังปั้มน้ำ
ได้ผลต่างกันอย่างไร
By: Raining Man
Since: 5 มิ.ย. 55 09:16:19
ขอถามเพิ่ม
ถ้าไฟดับ ประปาไม่จ่าย ควรจะต่อแบบไหนถึงจะใช้น้ำในถังเก็บได้ครับ
แล้วควรใส่เช็ควาล์วหลังปั้มกันค้อนน้ำไหมครับ
(มีปัญหาน้อย ตรวจสอบแก้ไขได้ง่าย)
By: Zionism
Since: 5 มิ.ย. 55 12:28:48
เช็ควาล์วสปริง-สวิง ต้องหันทิศทางอย่างไรครับ
ถึงจะทำงานสมบูรณ์
By: Zionism
Since: 5 มิ.ย. 55 12:44:20
ความคิดเห็นที่ 10
เป็นคำถามที่ดีครับ ที่มีตรรกะการคิดเเบบนี้ " ทำไมไม่ใส่ตัวเช็ควาล์วหลังปั้มน้ำ
ได้ผลต่างกันอย่างไร "
เหตุผลประกอบมี 2 อย่างครับ
1. ตัวปั้มน้ำเป็นเเบบเเรงดันคงที่ ใช้กระป๋องเเรงดันตัวเล็กๆเป็นบัฟเฟอร์ให้ตัวสวิทช์เเรงดันทำงานได้นิ่ง จากประสบการณ์ผมการเอาเช็ควาล์วมาใส่หลังปั้มพวกนี้ มักมีปัญหาเรื่องการตัด/ต่อ สวิทช์เเรงดันทำงานกระตุกเมื่อเจอกับงานท่อประปาในบ้านที่เดินไม่ถูกต้องเช่น ทั้งบ้านเดินท่อ 1/2 นิ้ว หรือ เมนท่อประปาโตเเค่ 3/4 นิ้ว
เเต่ถ้าเป็นปั้มน้ำเเบบถังเเรงดันกลม ไม่ค่อยมีปัญหาเท่าไรเพราะขนาดถังเเรงดันมีขนาดใหญ่กว่าเป็นสิบเท่าตัว
2. การติดตั้งปั้มน้ำเเบบ เเรงดันคงที่ หรือ ถ้งกลม โดยต่อตรงผ่านถังเก็บน้ำบนดิน มักจะมีปัญหาเรื่องเเรงดันน้ำในถังที่สูงกว่าตัวปั้มน้ำประมาณ 2 เมตร + ปริมาณน้ำในถัง ไปมีปัญหากับตัวยางลิ่นยางกันน้ำกลับ เมื่อใช้งานไป 3-4 ปีขึ้นไป หรือ ขึ้นอยู่ที่คุณภาพน้ำประปามีตะกอนฝุ่นเยอะหรือไม่ คือ มีอาการค่อยๆรั่วซึม ทำให้ปั้มน้ำทำงานเองเป็นระยะๆ ทั้งๆที่ปิดจุดก้อกน้ำทุกจุด
ตัวลิ้นยางกันน้ำกลับของปั้มน้ำอย่างตัวปั้มน้ำ ฮิตาชิ จะมีปัญหาเเบบในรูปนี้ครับ ( ผมถ่ายรูปไว้นานเเล้ว จะโพสเป็นกระทู้การตรวจเช็คปั้มน้ำเบื้องต้นเเต่ยังไม่ได้ทำ เพราะมาเสียเวลาไปกับพวกป่วนเสียผลประโยขน์หลังไมค์บอร์ดนี้ )
ในรูปเป็นปั้มน้ำเเรงดันคงที่ยี่ห้อ HITACHI ใช้งานมาประมาณ 3 ปี
By: pinhead2000
Since: 5 มิ.ย. 55 12:51:27
จุดไหนควรใช้เกตวาล์ว
จุดไหนควรใช้บอลวาล์วครับ
By: Zionism
Since: 5 มิ.ย. 55 12:56:01
ตัวลิ้นยางกันกลับ หรือ ทำหน้าที่เป็นตัวเช็ควาล์วของปั้มน้ำจะอยู่ตรงนี้ครับ
จะมีการใช้งานตัวลิ้นยางกันกลับมีกำหนดไว้คือ ใส่สปริงเวลาสุบน้ำลึกเกิน 2-3 เมตร เเละ การใช้งานกับเเทงค์เก็บน้ำบนดิน ก็ถอดเอาสปริงออกไป
By: pinhead2000
Since: 5 มิ.ย. 55 12:57:09
ดึงตัวลิ้นยางกันกลับออกมา ตัวลิ้นจะเป็นทองเหลือง โดยมีเเหวนยางเป็นบ่าลิ้นกันน้ำไหลย้อนกลับโดยการเปิด-ปิด อาศัยเเรงดูดของตัวใบพัดปั้ม เเละ ปิดโดยน้ำหนักตัวลิ้นยางของมันเอง…….ดังนั้นหน้าสัมผัสเเหวนยางมันเป็นจุดปัญหา เวลาคุณพบว่าปั้มน้ำทำงานเป็นระยะๆประมาณ 10 นาที ทั้งๆที่คุณปิดก็อกน้ำทุกจุด เเละ ท่อประปาในบ้านก็ไม่มีรั่ว,จุดบายพาส ก็ปิดวาล์วอยู่ ? วิธีทดสอบง่ายๆคือปิดวาล์วปั้มน้ำด้านขาออก หากปั้มน้ำยังทำงานทุกๆ 10 นาที หรือ น้อย เเละ มากกว่านี้ น่าจะมาจากสาเหตุจุดตรงนี้ครับ
การมีจุดวาลฺว ปิด-เปิด ที่ด้านขาออกของปั้มน้ำ มีประโยชน์มากๆเวลาคุณคิดจะยกปั้มน้ำไปซ่อม ก็เเค่ปิดวาล์ว+ถอดน๊อตหน้าเเปลนท่อขาเข้า-ขาออกปั้มออก เเล้วสยกปั้มน้ำไปซ่อม
By: pinhead2000
Since: 5 มิ.ย. 55 14:39:26
บอกด้วยภาพ
จุดนี้เป็นปัญหาประเภท…เส้นผมบังภูเขา
By: pinhead2000
Since: 5 มิ.ย. 55 14:43:25
ขอบคุณค่ะ คุณ pinhead2000
จะลองเอาผังที่ให้ไปให้ช่างเขาทำดูนะคะ
สรุปคือ การต่อท่อออกจากแท้งค์โดยไม่ผ่านปั้มไม่จำเป็นใช่ไหมคะ
แล้วเจ้า check valve ที่เพิ่มไปนี้ ราคาเท่าไหร่คะ
By: Puvarin
Since: 5 มิ.ย. 55 16:03:55
แบบนี้ต้องแก้ไขอะไรไหมครับ
ปั้มแบบอัตโนมัติ
เวลาไม่มีไฟฟ้าไม่มีประปาใช้น้ำจากถังออกก๊อกบอลวาล์ว
By: Zionism
Since: 5 มิ.ย. 55 17:47:07
ความเห็นของผมไม่ต้องติด check valve ในระหว่างแท้งน้ำกับปั้มน้ำครับ
– กรณีของแท้งน้ำจะมีน้ำจากแท้งดันมาตลอดอยู่แล้ว
– ถ้าต้องการทำความสะอาดแท้งก็ทำการปิดประตูน้ำที่อยู่ระหว่างแท้งน้ำกับปั้มน้ำ แล้วทำความสะอาดแท้งได้โดยที่น้ำไม่ไหลออกจากปั้ม (นานๆ ทำซะที)
– กรณีแท้งน้ำรั่วจนน้ำออกหมดก็ซ้อมแท้งน้ำเปลี่ยนแท้งน้ำให้เรียบร้อย กรอกน้ำเข้าปั้มทดสอบแล้วก็ทำงานได้ตามปกติ
– ถ้ากลัวว่าตอนไม่อยู่บ้านแท้งน้ำรั่วทำให้น้ำจากปั้มไหลออกแล้วปั้มน้ำทำงานตลอดก็ให้ปิดไฟของปั้มน้ำก่อนออกจากบ้านซะ กลับเข้าบ้านก็เปิดไฟให้ปั้มน้ำใหม่
By: วาจนสิทธิ
Since: 5 มิ.ย. 55 17:56:04
ขออนุญาตนำภาพของคุณ Zionism มาปรับปรุงเพิ่มเิติม
ตามความเข้าใจของผม อาจจะไม่ถูกต้องก็ได้
ส่วน Ball Valve น่าจะใช้แทน Gate Valve กับ Glove Valve
เพราะระยะยาวจะหมุนง่ายกว่า Valve ทั้งสองแบบ
ที่มีโอกาสติดขัดเพราะสิ่งปนเปื้อนหรือสนิม
ตามภาพปรับปรุงเพิ่มเติม
ขอบคุณ คุณ Zionism อีกครั้งครับ
หมายเหตุ ขอปรับปรุงภาพใหม่ที่ความคิดเห็นที่ 31 เป็นภาพ Update
ปรับปรุง Swing Valve เป็น Spring Valve และตัด Spring Valve ออกหนึ่งตัวครับ
By: ravio
Since: 5 มิ.ย. 55 20:11:36
ความคิดเห็นที่ 20 เพราะเเรงดันน้ำในถังเก็บน้ำเนี่ยละครับ ( โดยเฉพาะพวกถังที่ดพไซน์ถังสูงๆ ) ที่มันไปป่วนการปิดของตัวลิ้นยางกันน้ำกลับ ผมเคยเจอเคสปั้มน้ำทำงานเเบบสำลักกรณีจ่ายน้ำน้อยๆ ทั้งๆที่ปั้มน้ำก็ไม่ได้มีขนาดใหญ่อะไร
การที่ผมติดติด check valve ในระหว่างแท้งน้ำกับปั้มน้ำผมต้องการให้มันทำงานเเทนตัวลิ้นยางกันน้ำกลับของปั้มน้ำ เพราะมีประสิทธิภาพดีกว่า,ชัวร์กว่า เเละ ที่ติดตั้งใช้งานมาปัญหามันน้อยครับ
ในกรณีการต่อแท้งค์น้ำบนดินพวก ถังเก็บน้ำ PE หรือ โพลีเมอร์ และ ใช้งานกับปั้มน้ำเเบบเเรงดันตงที่( ปั้มเหลี่ยม ) ผมมักจะโยนหลักการการติดตั้งเช็ควาล์วที่ถูกต้องออกไป เมื่อต้องเจองานติดตั้งเคสเเบบนี้ ( หลักการ กับ ข้อจำกัดในพื้นที่เดินท่อ+อุปกรณ์ฟิตติ้ง,วาล์วปิด-ปิด,เช็ควาล์ว ที่มีให้คุณนิดเดียว เเละ งานเดินท่อต้องเดินออกมาสวย เเละ เจ้าของบ้าน เเละ นางเเจ๋ว เเม่บ้านสามารถเข้าใจในการใช้งานง่ายๆ เวลาไฟฟ้าดับ หรือ ปั้มน้ำมีปัญหา
ในไดอะเเกรมที่ผมเเนะนำเจ้าของกระทู้ ผมเเนะนำให้ใช้เป็นเช็ควาล์วเเบบ สปริง ( ChECK VALVE SPRING ) เเนะนำยี่ห้อ NR หรือยี่ห้อ YORK ขนาด 1 นิ้วราคาร้านประปาทั่วๆไปราคา 250-280 บาท/ตัว
จริงๆผมเสียดายตอนนั้น ไปเดินติดตั้งปั้มน้ำ+ถังเก็บน้ำบนดินเเบบโพลัเมอร์ บ้านลูกค้าผมเดินท่อ+วาล์วปิด-เปิด+เช็ตวาล์ว เก็บงานออกมาเทพมากๆ ไม่ได้ถ่ายรูปเก็บเอาไว้ เเต่จำได้ว่าเคยโพสเเสดงความคิดเห็นในการติดตั้งปั้มน้ำ+ถังเก็บน้ำบนดิน ที่เหมาะสมในบอร์ดนี้…….ลองไปค้นดูครับ
ป.ล. การติดตั้งตัวเช็ควาล์วเเบบ สปริง มาอยู่ในเเนวนอนมันเป็นการติดตั้งที่ไม่ถูกต้อง เเต่ใช้งานได้ เเต่ใช้งานไปซัก 6-8 ปีขึ้นไปตัวเเผ่นไดอะเเฟรมจะเริ่มมีการเเฉลบ จากรูบูชที่เป็นพลาสติกเทปล่อน รูเเกนเรื่มหลวม เเละ เป็นรุปไข่ ก็จะเริ่มมีการฝืด เเละ เเผ่นไดอะเเฟรมจะเริ่มมีการเเฉลบ ปิดไม่สนิทในบางครั้ง ( มีวิธีเทสตรวจสอบเเบบ ลุกทุ่ง เอาท่อนไม้หน้าสาม เคาะหากเช็ควาล์วเเบบ สปริง มาอยู่ในเเนวนอนใช้งานได้เหมือนเดิม ก็เเปลว่ารูเเกนมันหลวม เเละ เป็นรุปไข่เเล้ว )
บางครั้งมันจำเป็นที่ต้องใช้งานตัวเช็ควาล์วเเบบติดตั้งผิดวิธี เเต่เราก็ทำการบ้าน เเละ ทราบในข้อจำกัดเหล่านั้นครับ
By: pinhead2000
Since: 5 มิ.ย. 55 21:51:56
เช็ควาล์ว เเบบ สปริง ยี่ห้อ NR
By: pinhead2000
Since: 5 มิ.ย. 55 21:56:26

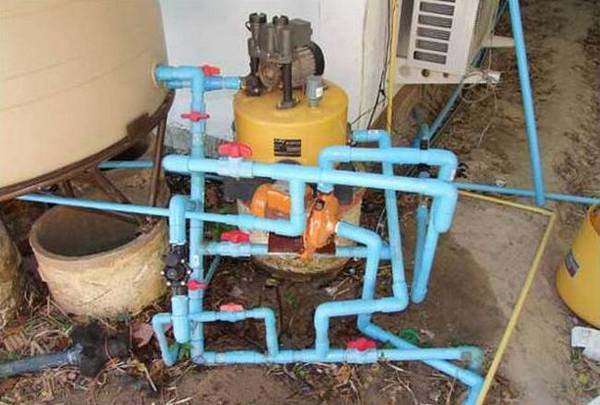

อย่างในรูปนี้ ผมให้เป็นการเดินท่อเข้าปั้มน้ำ เเละ เดินท่อจ่ายออกไปใช้งานที่วุ่นวายสับสนเอามากๆ ( ผมไม่อยากคิดเวลามานั่งไล่ระบบท่อประปาที่นี้ เฉพาะเเค่ที่จุดปั้มน้ำก็มึนเเล้วครับ ? )
By: pinhead2000
Since: 5 มิ.ย. 55 21:58:25
รูปที่เเนบ เป็นปั้มเเบบ DUAL PUMP ที่มีการออกแบบจัดวางอุปกรณ์ได้เนียนลงตัวมากๆ ( เราก็ก้อปฯ-ลอกเอามาเป็นเเนวทาง ) จะเห็นว่ามีวาลว์ปิด-เปิด,เช็ควาลว์,เกจ์+วาล์วปิด-เปิดเล็กๆครบ เเต่พิเศษที่ใช้เป็นวัสดุสเเตนเลสเกือบทั้งหมด
ที่ลูกศรสีเเดงชี้ เป็นเช็ควาล์วสเเตนเลสเเบบ สปริง ทั้ง 2 ตัว ก็ติดตั้งในเเนวนอนด้วยความจำเป็นที่มีพิ้นทีเดินวาย์ท่อระบบจำกัดมากๆ
By: pinhead2000
Since: 5 มิ.ย. 55 22:16:57
การต่อแท้งค์น้ำและปั้มน้ำผมให้คะเเนนคือ สอบตก
By: pinhead2000
Since: 6 มิ.ย. 55 00:11:19
การต่อแท้งค์น้ำและปั้มน้ำ เเบบในรูปผมให้คะเเนนเเค่…..พอใช้
จริงๆควรเอาถังเก็บน้ำอยู่ด้านในติดกับตัวบ้าน เเละ ปั้มน้ำอยู่ด้านนอก เเละ ระยะห่างปั้มน้ำ กับ เเทงค์น้ำ มีระยะห่างมากเกินไป
By: pinhead2000
Since: 6 มิ.ย. 55 00:14:21
สอบตก
By: pinhead2000
Since: 6 มิ.ย. 55 00:15:19
สอบตก ……..ช่างที่ติดตั้งคนนี้เคยคิดบ้างมั้ย เขาจะเปิดยกฝาครอบปั้มน้ำออกมาได้อย่างไร ?เวลาคุณจะเซอร์วิสปั้มน้ำ ?
By: pinhead2000
Since: 6 มิ.ย. 55 00:25:44
คุณคิดว่า คุณเเม่บ้าน,นางเเจ๋ว เเม้กระทั้งตัวคุณจะเปิด-ปืด รบบวงจรประปาของช่างรายนี้ได้อย่างถูกต้องหรือไม่ครับ ?
By: pinhead2000
Since: 6 มิ.ย. 55 00:28:48
หมายเหตุ ขอปรับปรุงภาพในความเห็นที่ 21
เปลี่ยนจาก Check Valve Swing เป็น Check Valve Spring
ส่วน Gate Valve และ Globe Valve ยังไม่ได้เปลี่ยน
แนะำนำให้เปลี่ยนเป็น Ball Valve
ในภาพเปลี่ยนไม่ได้เพราะ ภาพทับจนดูไม่สวยงาม
Credit ให้ต้นฉบับภาพ Zionism
By: ravio
Since: 6 มิ.ย. 55 06:29:42
ขอบคุณทุกท่านที่เข้ามาแชร์ข้อมูลดีๆ ค่ะ
By: Puvarin
Since: 8 มิ.ย. 55 12:47:16
