รบกวนขอคำปรึกษาหน่อยค่ะ คือว่า จขกทสนใจที่จองบ้านของโครงการแห่งหนึ่งที่ไม่ใช่แบรนด์ดังเป็นทาวน์โฮม 3 ชั้นห้องหัวมุม

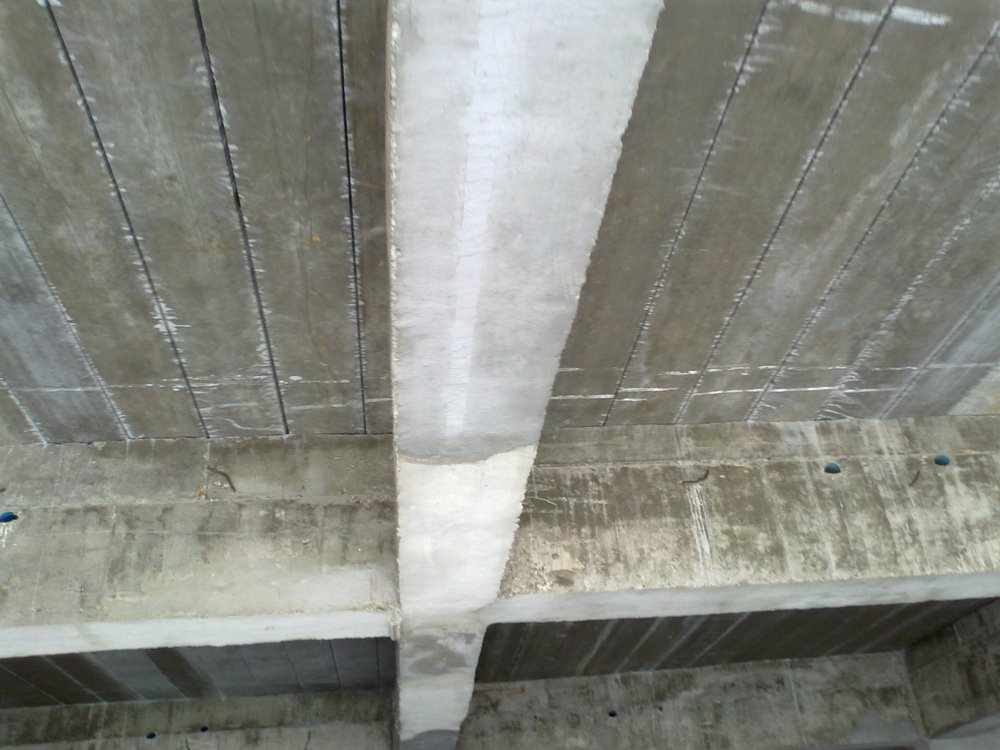

แต่ว่าไปเจอภาพดังกล่าวตามรูปด้านล่าง ซึ่งทางโครงการได้ทำการเจาะคานชั้น1และชั้น2 เพื่อเดินท่อน้ำ (ขนาดคาน 20 ซม)
โดยคานชั้น 1 เจาะทั้งหมด 3 ช่อง มีท่อ 4 นิ้วและท่อ 2 นิ้ว ตำแหน่งที่เจาะนั้นใกล้กับจุดJoint บริเวณเสา
และชั้น 2 เจาะตรงบริเวณกลางคานของตัวบ้านแต่ไม่ทราบว่ามีทั้งหมดกี่ท่อ
ซึ่งทางโีครงการอธิบายว่า ได้ทำการวางSleeve(วางแบบ)ไว้ก่อนแล้วค่อยเทคาน (ไม่ได้ทำการเจาะภายหลัง)
แต่จขกทดู ๆ แล้วไม่แน่ใจว่าจะมีเหล็กในคานรองรับตำแหน่งใต้่ท่อน้ำหรือเปล่า และท่อน้ำทั้ง3ท่อก็ดูชิดกันมากจนดูแล้วไม่น่าจะมีเหล็กเส้นที่ผูกในแนวตั้งตรงตำแหน่งนั้นเพื่อรับแรงเฉือนเลยค่ะ
อยากทราบว่าคานลักษณะแบบนี้จะมีผลกระทบต่อโครงสร้างหรือเป็นอันตรายต่อตัวบ้านในระยะยาวมั้ยคะ และสามารถที่จะวางของหนัก ๆ ไว้บนชั้น 2 หรือชั้น 3 ได้หรือเปล่าคะ
ป.ล. เสาเข็มของบ้านลงลึก 21 เมตรค่ะ
ขอบคุณค่ะ
By: กวางหลับ
Since: 2 พ.ย. 55 16:46:06
คำค้นหา:
- https://www thaider com/homepro/54154
ีอีกรูปค่ะ
By: กวางหลับ
Since: 2 พ.ย. 55 16:46:47
ปกติท่อมันจะวางก่อนหล่อคานนะครับ โครงการนี้ทำไมมาเจาะคานสอดท่อ แบบนี้ความแข็งแรงของคานมันก็ลดลงครับ
แล้ว flex อ่อนมีคราบสนิมได้ยังไงครับ หรือน้ำจากท่อรั่วมาโดน แบบนี้ขืนปิดฝ้าไปนี้่หมกเม็ดเลยนะครับ
By: ล๊อกอินนี้สีเขียว
Since: 2 พ.ย. 55 16:55:42
น่ากลัว
By: หนุ่มซาเล้ง
Since: 2 พ.ย. 55 17:09:32
โครงการเขาฝัง Sleeve ไว้ก่อนเทคอนกรีต แล้วจึงนำเดินท่อน้ำ
ซึ่งเหล็กปลอกก็ยังเห็นรอยอยู่ข้างท่อ 4 นิ้วทั้ง 2 ข้าง ซึ่งถูกต้องตามหลักการ ไม่พังหรอกครับ
By: sunchai.ph
Since: 2 พ.ย. 55 17:24:41
Sleeve ควรเป็นท่อโลหะที่ฝังทิ้งไว้ก่อน ทั้งนี้หน้าตัดของ Sleeve จะต้องรับแรงอัดได้เท่ากับหน้าตัดคอนกรีตที่หายไป
ไม่ใช่เอาท่อ PVC มาทำ Sleeve
และ คคห. 4 เรียน Concrete Design มาหรือเปล่า ครับ
By: Waterman (LN106)
Since: 2 พ.ย. 55 17:42:02
คือวางสลีพ … ไม่แปลกครับ
แต่เทคอนกรีตไม่อุ้มสลีพ แล้วมาอุดทีหลังนี่ … ก็ไม่แปลกครับ แต่ไม่ควร
ตามพี่ Waterman (LN106) ครับ … พท. รับแรงที่หายไป ต้องถูกชดเชยด้วย xxxx
xxx นี่จะเป็นเหล็กที่ใช้ทำสลีพ หรือเสริมเหล็กรอบสลีพ ก็ได้ครับ …
ตามรูปเป็นสลีพ pvc เดินสายไฟขนาดแค่ 3′ แต่รอบๆ ท่อ สานเหล็กล้อมสลีพ กำหนดจุดเสียบซึ่งรับน้อยที่สุด
* เสริมอีกนิด พอดีอ่านใหม่ จขกท. ถามว่ามันจะพังไหม ดูรูปดีๆ อีกฟากไม่มีแนวแผ่นพื้นตามยาว คานตัวนี้น่าจะไม่ใช่คานตัวรับพื้น น่าจะรับน้ำหนักตัวเอง + พื้นเทในที่ของห้องน้ำ ซึ่งน่าจะนะครับ ในคานรับพื้นเทในที่ จะถูกคำนวณ พท. หน้าตัดเหล็กเสริมมารับแรงอยู่บ้างแล้ว แต่ยังไงมันก็ไม่พังลงมาเพราะจุดนี้จุดเดียวหรอกครับ
By: elenor
Since: 2 พ.ย. 55 18:41:01
ผิวบนของคานที่จุดนั้นรับ tension ส่วนด้านล่างรับ compression
การใส่ sleeve ด้านล่างรับแรงอัดไม่ได้แน่ นอกจากออกแบบคานเผื่อหน้าตัดไว้ก่อน
ดูแล้วน่ากลัว
By: ควนโส
Since: 2 พ.ย. 55 20:09:50
น่าจะไม่มีเหล็กปลอกเลยนะตรงนี้ จะรับแรงเฉือนไหวไหมนี่ – -*
By: kaikknd
Since: 2 พ.ย. 55 20:32:30
แปลกจัง กระทู้นี้ไม่เห็นคุณKittiySP กับ คุณpinhead2000
By: Shonan no kaze
Since: 2 พ.ย. 55 20:36:09
ตายละ บ้านผมเองก็ใช้ท่อ PVC แถมยังเอาโฟมพันให้อ้วนกว่าท่ออีกหน่อย แล้วดึงท่อออก เท่ากับไม่มีท่อ ตำแหน่งเดียวกันเลย จำนวนเท่ากันอีก ทั้งท่อส้วม ท่ออากาศและท่อระบายน้ำ คนทำบอกว่า ทำเหมือนโครงการใหญ่
เขาบอกว่า ไม่ได้เรียนมาแต่ทำงานมาเยอะ ใส่ air chamber ให้ด้วย ทีแรกฟังตั้งนาน กว่าจะรู้ว่าหมายถึง air chamber
แถมยังเจาะผนังวางท่อน้ำประปาและท่อน้ำร้อนใต้คานเหมือนกันด้วย ช่างไฟยังไม่เข้า ไม่รู้จะเจาะผนังเดินท่อ IMT หรือเปล่า
By: KittySP
Since: 2 พ.ย. 55 20:40:48
คานจะพังหรือไม่พัง เดายากครับ แต่ดูฝีมือคนที่ทำการก่อสร้าง และฝีมือคนคุมงาสนของโครงการนี้แล้ว ไม่น่าเชื่อถือครับ
By: น้าช่าง
Since: 2 พ.ย. 55 22:01:12
โอว … เข้ามาอ่านอีกที แค่สลีพตัวเดียว
ผมจำได้ตะหงิดๆ ว่าสมัยเรียนเขา ( ไม่รู้ว่าใคร ) บอกว่าฝังได้ 1/3 ของเด็บคาน ….. แต่เคยเห็นคานเล็ก ฝังใหญ่เกินก็เยอะ เลยไม่รู้ว่าที่จำได้ลางๆ จำผิดหรือถูก ^_^
ในทางทฤษฎี ต้องชดเชยแรง ผมเชื่อว่าหลายท่านทราบดีครับ แต่ในภาพเสริมเหล็กยังไง …… ข้างสลีพเนี่ย ไม่รู้หรอกครับ
แต่ถึงไม่มีการเสริมแม้แต่น้อย จากเด็บคานที่เห็น ผมขออนุญาตถามท่านที่เรียนก่อสร้างมา ไม่ต้องขนาดระดับวิศวะนะครับ ผมจำได้ว่าเรียนตั้งแต่ ปวช. เลย ปวส. นี่หล่อคานหล่อเสามากดเล่นกันแล้ว ….. ถามว่าตามที่เจ้าของกระทู้ถาม ประเด็นคือบ้านมันจะพังมั้ยครับ
ถ้าตามประเด็นที่เปิดกระทู้นี้ มันไม่พังหรอกครับ …. ปัญหาคือในภาพเค้าทำไม่ดีเเค่นั้นเอง ^_^ เค้าวางกันกระจายครับ ในเสา ในคาน ในพื้น ฯ
ถ้าผมเป็น จขกท. คือมีรูปตาม คห.1 อยู่ ผมจะไม่สงสัยเรื่องสลีพเลย จะสงสัยเรื่องจัดเหล็ก น่าบ่นมากกว่าครับ …. สนิมยิ้มปลอกแดงเชียว ^_^
By: elenor
Since: 2 พ.ย. 55 23:16:08
ขอบคุณทุกความคิดเห็นมากนะคะ อ่านไปชักลังเล …
พอดีจขกท. เป็นคนขี้ลังเล โลเล ฯลฯ อีกมายมายค่ะ ^^
By: กวางหลับ
Since: 2 พ.ย. 55 23:45:29
ใบอนุญาตปลูกสร้าง จะมีชื่อสถาปนิกวิศวกร รับผิดชอบเรื่องออกแบบและควบคุมงาน
หากบ้านพังลงมา มีคนที่จะต้องรับผิดชอบอยู่แล้ว คือสถาปนิกวิศวกรที่ว่า สภาวิชาชีพจะตรวจสอบว่าใครทำผิด
ส่วนเรื่องความคงทน ก็เป็นอีกเรื่องหนึ่ง หากก่อสร้างดี สมาคมปูนเขาแนะนำว่า อายุใช้งาน ๗๕ ปี บ้านเราก็ควรจะจ้างวิศวกรมาตรวจสอบสภาพบ้าน เป็นระยะ เพื่อซ่อมบำรุง จะได้มีอายุยาวนาน
By: KittySP
Since: 3 พ.ย. 55 08:37:22
… เข้ามาดู
By: Mr. Fusion
Since: 3 พ.ย. 55 10:13:39
น่าคิดตรงเหล็กปลอกสนิมขึ้นด้วยนะครับ
เพราะเหมือนตอนก่อสร้างจะไม่ได้หนุนเหล็กขึ้น ไม่ก็ทำท้องคานสูงเกินไปมันจึงชิดกับเหล็กปลอก
By: johnlee
Since: 4 พ.ย. 55 19:37:01
