ผมจะต่อปลั๊กไฟ 2 ช่อง กับ สวิตช์ไฟ 1 ช่อง โดยมีสายเมนมา 1 เส้น จะต่อยังไงครับ ผมลองมาหลายแบบก็ช็อตตลอดเลย เสียฟิวส์ไปหลายอันแล้ว
คำค้นหา:
- การต่อสวิทไฟ
- วิธีต่อสวิตไฟ
- ต่อปลั๊กไฟ
- การต่อสวิตซ์ไฟ
- การต่อสวิตซ์
- วิธีต่อสวิทซ์ไฟ
- การต่อสวิตซ์ทางเดียว
- วิธีต่อสวิทซ์ เปิด ปิด
- ต่อสวิทช์ไฟ
- การต่อสวิตช์ไฟ

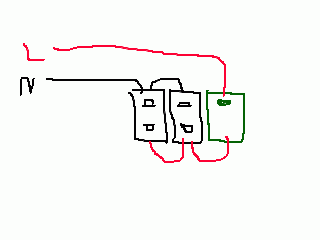

แบบนี้ครับ
แบบนี้ครับ
กรรมรูปไม่ขึ้น
ต่อตามนี้ครับ
ปลั๊ก และสวิทช์ไฟ ยี่ห้ออะไรครับ?
แบบที่ #1 คือ ใช้ switch เปิด-ปิดไฟที่ plug นะครับ
จขกท. ต้องการใช้สวิทช์เปิด/ปิดอะไร หลอดไฟ หรือ ปลั๊ก?
(ดูเหมือนผมจะเข้าใจอยู่คนเดียวว่าจะเปิดปิด plug )
ขอบคุณทุกท่านคร๊าบ..
@คุณ Ph สวิตช์เปิดปิดไฟครับ
รบกวนด้วยคน พอดีซื้อเ่ครื่องตั้งเวลามาด้วย เชื่อมต่อสายไฟยังไงครับ ต้องการคุมสวิตส์ตัวที่3
ตาม#3 สวิตส์ที่3อยู่ซ้ายมือครับ
เ่ครื่องตั้งเวลามีช่องเข้า2ช่อง และออก2ช่อง ถ้าเชื่อมต่อสายไฟจะเข้าได้แค่2ช่องได้ไหม ถ้าต้อง4ช่องเชื่อมยังไง
#3กับ#4เหมือนกันครับ ต่อถูกแล้ว
จะให้ดีใช้ไขควงเช็คไฟดูก็ได้
สายเข้าสวิทช์ควรเลือกสายที่มีไฟ
คห.9 เครื่องตั้งเวลาแบบไหนครับ มีขั้วอะไรบ้างตรงตัวเครื่อง
(แบบเสียบปลั๊ก ดิจิตอล หรือแบบหมุึนกลมๆ ต่อสายด้วยสกรู)
http://static.ไม่ใช่ลิขวิด/shop/client/000042/iguruhome/00008.jpg
ประมาณนี้ครับ ไม่ใช่ยี่ห้อพานาฯ แบบ24ชม.
ชื่อเว็บกลายเป็น "ไม่ใช่ลิขวด" เลยคลิกไม่ได้
ผมว่าเอาไฟล์ภาพ 00008.jpg มาใส่กระทู้ที่พันทิปเลยน่าจะได้นะครับ
http://ke-audio.com/files/0000078_0.jpg
ได้ล่ะครับ
แบบนี้ครับ
ผมวาดเฉพาะส่วนที่จะต่อเข้าตัวตั้งเวลา
(ส่วนไฟอีกสองหลอดของสวิทช์สองตัวจะไม่วาดไว้)
ตาม#15
ตามภาพ สวิตส์ที่3ผมอยู่ขวาสุดอ่ะ ส่วนสายNไม่มี เพราะสวิตส์ต่อเข้าโดยตรงเลย
http://img.ihere.org/uploads3/5b03a21fc9.jpg
ต้องติดตั้งสวิตส์ไปจุดหลอดไฟหรือใกล้เลยหรือเปล่า
ถ้าไม่มีสาย N ติดตั้งตัวตั้งเวลาไม่ได้ครับ
เพราะมันต้องการไฟเลี้ยงวงจรเพื่อเดินนาฬิกาภายใน
มีสองทางคือหาสาย N ต่อมาที่ box นี้
หรือไปหาสายใกล้ๆ หลอดช่วงไหนก็ได้มันจะเป็น 2 เส้นวิ่งเข้าหลอด แล้วตัดต่อแทรกเข้าไปตามภาพ
(ถ้าทำตามภาพจะต้องเปิดสวิทช์ 3 ค้างไว้ตลอดไม่อย่างนั้นนาฬิกามันจะตาย ต้องตั้งกันใหม่)
ถ้าเชื่อมต่อใกล้หลอดไฟเลย ก็ไม่มีปัญหาใช้ไหม เพราะฝ้าปิดตายหมด แค่ดึงสายไฟใต้ฐานรางหลอดไฟก็เป็นอันใช้ได้เลยใช่ไหม
ทำแบบนั้นก็ได้ครับ ถ้าหลอดไฟมันเป็นแบบมีความร้อนสูงก็ต้องระวังอย่าติดเครื่องตั้งเวลาใกล้หลอดมากนัก ติดให้แน่นหนามั่นคงไม่หลุดหล่นก็ใช้ได้
แต่สวิทช์ที่ผนังต้องเปิดไว้ ห้ามปิด ถ้าเผลอปิดให้รีบกดเปิด สั้นๆไม่เป็นไร
ปิดไปนานๆ ต้องตั้งเวลาใหม่
(รวมถึงกรณีไฟดับด้วยเวลาอาจเคลื่อนไปบ้าง คอยตรวจเช็คเอา)
มัีนจะยากก็ตรงคุณติดไว้สูง กรณีไฟดับบ่อยๆ อาจไม่สดวกที่ต้องปีนขึ้นลง
ครับ ไม่น่าจะมีปัญหาเพราะเครื่องตั้งมี2แบบอื่น แบบปกติ กับแบบสำรองไฟ
