บ้านเป็นอาคารพานิช สร้างมา 15 ปีแล้ว หลังคาเป็นโครงไม้ ลักษณะเพิงหมาแหงน คือจะสูงสุดด้านหน้า แล้วลาดต่ำมาหลังบ้าน

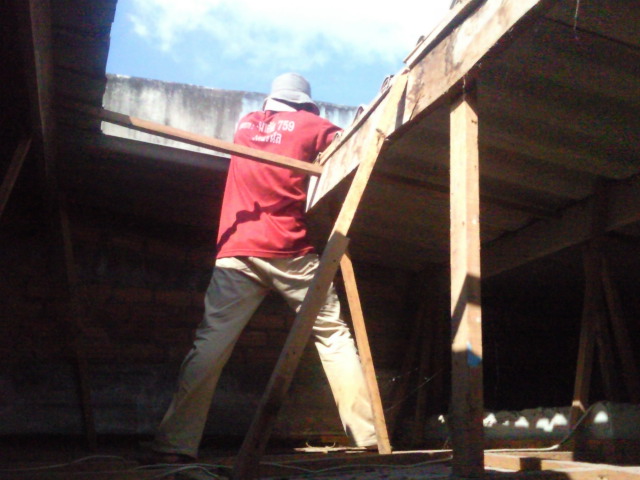

1 เดือนมานี้ ผมสังเกตเพดานที่เป็นแผ่นเรียบตรงตำแหน่งนี้มันย้อยลงมากผิดปกติ ก็ลองขึ้นไปดูตามช่องservice เห็นมีการแอ่นตรงไม้ คล้ายมันจะหัก เลยตามช่างมาดู เขาบอกว่า ไม้ตรงจุดนั้น เป็นตาไม้ หรือดวง ทำให้เนื้อจะกลวง ทำให้จุดนี้มันแอ่น เลยให้ช่างเปลี่ยนใส่ไม้อันใหม่แทนที่มีปัญหา ก็ทำให้เพดานแผ่นเรียบที่ย้อยนั้นกลับสู่ตำแหน่งเดิม ตามปกติ
ไม้ดังกล่าว เป็นไม้ขนาดประมาณ 6 นิ้ว หนา 2นิ้ว ยาว ประมาณ 4 เมตร ตามความกว้างของห้อง โดยหัวท้ายไม้นี้ตั้งบนผนังอิฐ+ทับหลังที่ก่อขึ้นจากคาน เป็นลักษณะนี้ตั้งแต่ด้านหน้าจนถึงด้านหลัง ใช้สำหรับรับกระเบื้องลอนคู่ และเป็นที่โยงยึดโครงไม้สำหรับฝ้าเพดานที่เป็นแผ่นเรียบด้วย ไม่เคยมีปัญหาใดๆ นอกจากครั้งเดียวที่กล่าวข้างต้น
ปัญหาคือ ว่า
คำถามที่ 1 ไม้ดังกล่าวที่รับกระเบื้องนี้ ตามภาษาช่างเขาเรียกว่า แปใช่ไหม
คำถามที่ 2 หลังคา แบบนี้ถือว่าผิดปกติไหมครับ ไม่มีจันทัน(มีแต่ผนังอิฐ+ทับหลัง ช่วงห่างเท่ากับ 4 เมตร=ความกว้างของห้อง) และไม่มี อะเส(ไม้ที่ยึดระหว่างหัวเสา และรับจันทันอีกที)
คำถามที่ 3 ถ้าหากผมใช้เหล็กC แทนไม้ขนาด 6 นิ้วท่อนดังกล่าว ผมควรใช้ เหล็ก C ขนาดเท่าใดจึงแข็งแรงแทนไม้ได้ (ยาว 4 เมตร) กระเบื้องลอนคู่ขนาด ยาว 120 cm. กว้างประมาณ 50 cm.
ขอบคุณครับ
By: ahk2007
Since: 10 เม.ย. 55 02:09:08
ใช้เหล็กซีขนาดสี่นิ้ว หนาสัก ๒.๓ มม. เจาะรูตรงกลางห่างสักศอก ทาสีกันสนิมให้ดี
ทาบเข้ากับตัวไม้ ร้อยน๊อตสามหุน ให้เหล็กช่วยเสริมแรงประคอง
ง่ายกว่าเปลี่ยนตัวไม้
ส่วนจะผิดปกติหรือไม่ หลังคาแบบนี้ก็ใช้งานมานานแล้ว
By: KittySP
Since: 10 เม.ย. 55 07:56:49
ผมขออีกถามว่า ถ้าหากว่าผมไม่อยากใช้ไม้เลย เอาแต่เหล็ก C ล้วนๆ ยาว 4 เมตร จะใช้เหล็กขนาดเท่าไรดี ที่มีความแข็งแรงพอๆหรือมากกว่าไม้ดังกล่าว ?
ขอบคุณ คุณ KittySP ที่ช่วยกรุณาตอบ
By: ahk2007
Since: 10 เม.ย. 55 08:24:44
C 100x50x20x2.3 มีค่า Sx = 16.1 cm^3
เทียบเป็นไม้ คูณด้วย 1200/100 = 12
เท่ากับ Sx ไม้ = 12*16.1 = 193.2 cm^3
ไม้ 2×6 มีค่า Sx = 187.5 cm^3
ใช้ C 100x50x20 หนา 2.3 มม. ได้ครับ
แต่ผมว่า งานจะยุ่งยากกว่าดามเสริมความแข็งแรง
By: KittySP
Since: 10 เม.ย. 55 15:39:01
ดังนั้นถ้าหากผมดัดแปลงใช้กับอาคารอื่น ที่คล้ายกับบ้านดังกล่าว(รูปแรก)

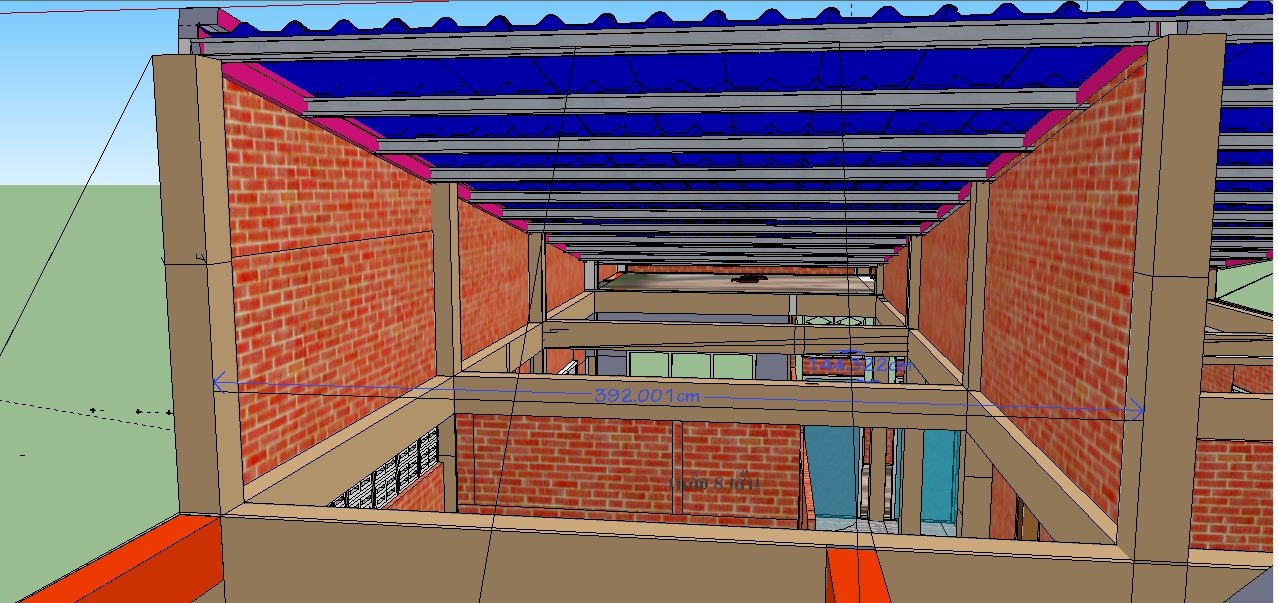

ในรูปที่2 ผมขึ้น sketchup ความกว้างของห้อง 3.92 เมตร ใช้กระเบื้องลอนคู่เหมือนกัน
ใช้เหล็กC ตั้งบนผนังอิฐมอญ+ทับหลัง(ระบายสีชมพู)
ระยะห่างระหว่างเหล็ก C 1.0 เมตร สำหรับรองรับ กระเบื้องลอนคู่
ขนาดของเหล็ก C ผมจะใช้ C 100x50x20 หนา 3.2 มม. ได้ไหมครับ เผื่อว่าผมจะโยงยึดเคร่าของเพดานแผ่นเรียบด้วย
(ขอรบกวนคำถามสุดท้ายจริงๆ)
และขอบคุณคุณKittySP มากๆ ณ ที่นี่ด้วย
By: อรุณ (ahk2007)
Since: 10 เม.ย. 55 18:23:58
ผนังอิฐมอญตามรูป น่าจะพังเพราะการก่ออิฐเนื้อที่ใหญ่ตามรูปแบบนี้ ควรมีเอ็นยึด
นอกจากนี้ ครอบกระเบื้องตามรูป ปีกยื่นสั้นไป ไม่น่าจะกันน้ำผนได้ ยิ่งถ้าทิศทางรับลมฝนด้วย
ตามคำถามแรก ผมก็ยังแนะนำให้เสริมความแข็งแรงตัวไม้แปดีกว่าเปลี่ยนวัสดุซึ่งยุ่งยากมาก ขนาดตัวไม้ของเดิม ก็รับหลังคากระเบื้องและฝ้าเพดานได้อยู่แล้ว
เวลาออกแบบหลังคา เราไม่ได้คิดน้ำหนักวัสดุเป๊ะๆ จะสรุปน้ำหนักประมาณๆ เช่นหลังคาแบบนี้ ก็คิดน้ำหนัก ๓๐ ซึ่งมีน้ำหนักฝ้าด้วย รวมกับน้ำหนักจรเผื่อช่างขึ้นไปทำงาน พายุพัด ฯลฯ อีก ๕๐ กก./ตร.ม. รวมเป็น ๘๐ ก็เอาไปคำนวนหาขนาดตัววัสดุ ส่วนการใช้งานจริงจะน้อยกว่าก็ไม่เป็นไร
มุมหลังคาก็มีส่วน เพราะยิ่งชันมาก ตัวแปก็จะเอียงมาก การเอียงทำให้ด้านที่รับแรง ไม่เป็นแนวตั้งฉาก ต้องคิดลดโดยอาจจะแตกแรงเป็นสองแกน
บางอาคาร ต้องเอาเหล็กดึงรั้งแปไม่ให้แอ่นตามแรงดึงของกระเบื้องที่เอียง เพราะแรงที่แตกตามแกนลาดหลังคามีค่ามากพอควร
ดังนั้น ไม่แนะนำให้คิดเองทำเอง ไม่งั้น จะมีการสอนวิชาพวกนี้ทำไม ควรทำแบบรายละเอียดมาถามได้
พื้นฐานก็มาจากวิชากลศาสตร์ซึ่งเรียนมาตั้งแต่ตอนมัธยมปลาย แล้วประยุกต์ใช้วัสดุเข้าไป
พึงระลึกไว้ด้วยว่า การถามตอบในนี้ คนตอบเช่นผมไม่ต้องรับผิดชอบอะไรนะครับ ว่างก็เกาะหน้าจอได้ทั้งวัน ไม่ได้ทำงานทำการอะไร
ควรจ้างวิศวกรให้ออกแบบเป็นเรื่องเป็นราวจะดีกว่า มีตัวตน มีใบประกอบวิชาชีพตามกฎหมาย รับผิดชอบเต็มๆ
ในบางห้อง ถามเรื่องเจ็บไข้ได้ป่วย บางคำตอบก็น่ากลัว ว่าคนถามจะรับไปปฏิบัตืจริง โดยไม่ไปหาหมอ
แต่คำถามตอบเรื่องเจ็บไข้ได้ป่วย ผิดพลาดก็แค่ชีวิตเดียว ส่วนเรื่องอาคาร บางกรณี อาจตายเยอะครับ ตัวอย่างเช่น โรงแรมที่โคราช
งานนั้นมีคนรับผิดชอบ ตอนนี้ยังไม่มีข่าวว่าชดใช้ครบกำหนดหรือยัง แต่จะไม่สามารถมาทำงานแบบเดิมได้ สภาวิศวกรกำหนดให้ต้องกลับไปเริ่มใหม่ โดยสอบเป็นภาคีวิศวกร แล้วค่อยสอบเลื่อนชั้นต่อไป
By: KittySP
Since: 10 เม.ย. 55 19:32:04
ขอบคุณครับ.. ที่ให้คำแนะนำและควรปรึกษาวิศวกรอย่างยิ่งครับ
By: ahk2007
Since: 10 เม.ย. 55 20:16:27
