ELCB เอาเมนเข้าขั้วต่อข้างล่างได้หรือเปล่าครับ

8 Replies

ช่างติดตั้งเอาเมนเข้าขั้วข้างล่าง ไม่ทราบว่าจะมีผลเสียอะไรหรือเปล่าครับ

By: sinchaiw09
Since: 11 ก.ค. 55 09:24:38

8 thoughts on “ELCB เอาเมนเข้าขั้วต่อข้างล่างได้หรือเปล่าครับ”

  1. admin Post author

    ขอดูรูป อุปกรณ์รุ่นไหน ยี่ห้ออะไร

    By: ao_oa /at/ 23
    Since: 11 ก.ค. 55 11:44:48

    ↓
  3. admin Post author

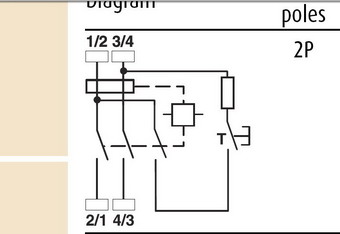

    ขอแก้ไข ข้อมูลครับ พอดีไปไปดาวน์โหลดดูไดอะแกรมการต่อ ของรุ่นนี้มาดูเหมือนจะเข้าได้ทั้ง 2 ทางนะครับ

    By: ao_oa /at/ 23
    Since: 11 ก.ค. 55 12:14:49

    ↓
  4. admin Post author

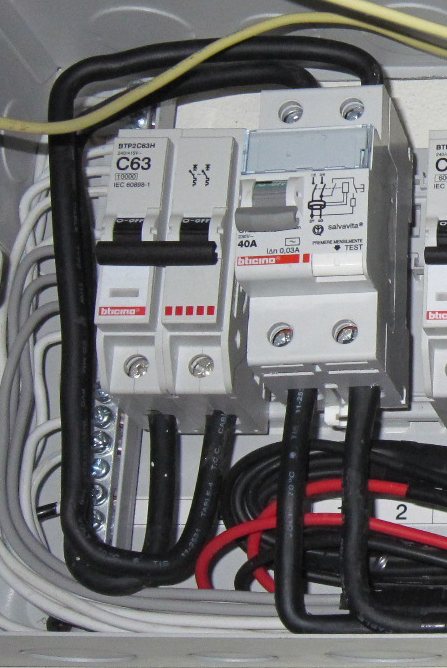

    รูปครับ แต่ ก็ควรเอาสายเมนเข้าด้านบน แล้วออกด้านล่างไปเข้าเมนเบรกเกอร์ครับ

    By: ao_oa /at/ 23
    Since: 11 ก.ค. 55 12:28:37

    ↓
  6. admin Post author

    ดูวงจรที่ตัวอุปกรณ์ คิดว่าบนลงล่าง

    By: Zionism
    Since: 11 ก.ค. 55 14:23:28

    ↓
  7. admin Post author

    ถ้าไม่มีการกำหนดเป็นอย่างอื่น วิธีดูไดอะแกรมง่าย ๆ ว่าไฟเข้าด้านไหนดูอย่างนี้ครับ
    ไฟจะเข้าด้านที่ไม่มีส่วนเคลื่อนที่  ไฟจะออกด้านที่มีส่วนเคลื่อนที่
    ตามรูป 4 เข้าล่างออกบน
    ตามรูป 2 เข้าบน ออกล่างทั้ง 2 ตัว
    สวิตช์ตัดตอนจะเป็นอย่างนี้
    เวลาเขียน ซิงเกิ้ลไลน์ จึงต้องวาดทิศทางของสวิตช์ให้ถูก ยกเว้นเป็นวงจรที่จ่าย 2 ทาง

    By: loi
    Since: 11 ก.ค. 55 15:48:23

    ↓
  8. admin Post author

    ดูรูปแล้วงงเล็กน้อย เมนเบรกเกอร์มาตรฐานอเมริกา RCD มาตรฐานยุโรป

    ตัว RCD ต่อคุมทั้งบ้านใช่ไหมครับ
    ถ้าขนาดเล็กกว่าเมนเบรกเกอร์ระวังเวลาใช้ไฟเกินพิกัด (จากรูป 40 A) แต่ยังไม่ถึงขนาดที่เมนเบรกเกอร์จะตัด (63 A) ตัวอุปกรณ์ RCD จะเสียได้นะครับ
    เพราะว่า RCD ไม่ตัดเวลาใช้ไฟเกิน ไฟช๊อตครับ ตัดเวลาไฟรั่วอย่างเดียว

    By: กะหล่ำปลีลวกกินกับขนมจีนน้ำยา
    Since: 11 ก.ค. 55 20:14:27

    ↓
