ขอคำแนะนำการต่อสายไฟเข้า E.L.C.B

4 Replies

ไปได้ E.L.C.B. สภาพกริ๊บจากร้านของเก่า ยี่ห้อ Fuji รุ่น EG32AC, 20A, 15mA เป็นรุ่นตัวใหญ่กว่าเบรคเก้อทั่วไปสามสี่เท่า
ขั้วต่อสายไฟเข้าด้านบนซ้ายมีเลข 1 และภาษาญี่ปุ่น ขั้วด้านขวาเขียนว่า LINE 3
ขั้วต่อสายไฟออกด้านล่างซ้ายมีเลข 2 และภาษาญี่ปุ่น ทางขวาเขียนว่า LOAD 4
วันนี้จะทดลองเอาไปใส่แทน E.L.C.B. ตัวเก่ายี่ห้อพานาตัวเล็กเท่าเบรคเก้อธรรมดา แต่มีตัวหนังสือบังคับการต่อสาย L ไว้อย่างชัดเจนว่าให้ต่อเข้าด้านบนซ้าย ก็เลยสับสนว่าตัวใหม่นี้จะต่อสาย L เข้าทางซ้ายหรือทางขวากันแน่
อยากขอเรียนถามผู้รู้ช่วยแนะนำด้วยครับ

และขอความรู้เพิ่มเติมอีกนิดว่า เบรคเก้อฟูจิรุ่นนี้ ถ้าสายไฟช๊อตกันจะตัดหรือไม่

By: กระบี่พเนจร
Since: 25 ก.ค. 55 11:43:37

4 thoughts on “ขอคำแนะนำการต่อสายไฟเข้า E.L.C.B”

  1. admin Post author

    ดูจากรูป L เข้า 1 ออก 2 ,N เข้า 3 ออก 4 หน้าที่ของเบรกเกอร์คือตัดวงจรเมื่อเกิดการลัดวงจรอยู่แล้วครับ รุ่นนี้ Icu อยู่ที่ 2.5kAที่แรงดัน 230V ครับ

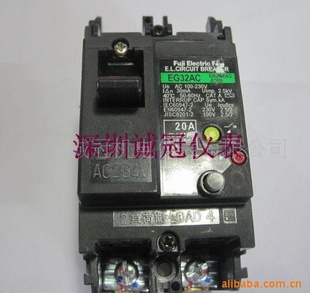

    รูปประกอบจากอินเตอร์เน็ต

    By: ao_oa /at/ 23
    Since: 25 ก.ค. 55 12:19:51

    ↓
  2. admin Post author

    ไฟ Line จาก fuse/cb/mdb

    เข้า 1 (line) > ออก 2 (load) > ต่อกับโหลด(ด้าน +220)

    ออกจากโหลด(ด้าน N) > เข้า 3 (load) > ออก 4 (line) > ไปยัง Neutral ของ  cb/mdb

    By: via Android
    Since: 25 ก.ค. 55 12:49:56

    ↓
  3. admin Post author

    ขอขอบพระคุณท่านทั้งสองเป็นอย่างสูงที่กรุณาเข้ามาชี้แนะ
    แสดงว่า สาย L จะต้องอยู่ด้านซ้ายเสมอนะครับ

    By: กระบี่พเนจร
    Since: 25 ก.ค. 55 21:59:45

    ↓
  4. admin Post author

    Ic 2.5kA อย่าไปใช้เลยครับมันกากเกิน
    ระบบไฟบ้านลงทุนซื้อดีๆไปเลย ตามยี่ห้อตู้ Load center ที่ใช้อยู่
    ถ้าที่บ้านไม่มีตู้ Load center ก็ไปซื้อมาใส่ซักตู้นึงครับ

    By: Steve Davis
    Since: 27 ก.ค. 55 12:44:23

    ↓
