สวัสดีครับ
หลังจากที่สอบถามในห้องนี้มาหลายเรื่องแล้ว… ตอนนี้อาคารก็ใกล้เสร็จหละครับ กำลังจะขึ้นโครงหลังคาแล้ว ก็เกิดข้อสงสัยอีกแล้วครับท่าน…
อาคารผมมีส่วนห่างช่วงเสาคอนกรีต 5 เมตร นั่นคือในส่วนของโครงหลังคาตัวดั้งที่ขึ้นไปรับอกไก่ก็ห่างกัน 5 เมตรด้วย… ตัวอกไก่ผมใช้เหล็กกล่อง 8"*4"*4.5 ชุบกัลวาไนซ์…ทีนี้เหล็กกล่องนี้มันทำมาขนาด 6 เมตร ผมเลยมีสองทางเลือกครับ…คือ…
ตัดเหล็กกล่องขนาด 6 เมตรให้เหลือ 5 เมตรตลอดทุกช่วงเสา ผมก็จะมีเหล็กเหลือขนาด 1 เมตรเป็นท่อน ๆ จำนวน 20 ท่อน(คงจะเอาไปขายเศษเหล็กหละ) วิธีนี้มั่นใจได้ว่าหลังคาแข็งแรงเพราะอกไก่เป็นเหล็กที่ไม่มีการเชื่อมต่อกันเลย…
หรือ…ใช้วิธีเชื่อมเหล็กกล่องแต่ละเส้นเป็นอกไก่ไปเลย โดยไม่ตัดเหล็ก วิธีนี้เกือบจะทุก ๆ ช่วงดั้งของอกไก่จะมีรอยเชื่อมอยู่ ซึ่งก็แล้วแต่ว่าจะเชื่อมในช่วงต้น กลางอกไก่ (วิธีนี้จะไม่มีเหล็กกล่องเหลือมาก จะเหลือแค่เศษตรงปลายมากสุดก็ห้าเมตร)
เอาแบบไหนดีครับ???
ขอบคุณครับ
By: ชายยอดนักทดลอง
Since: 9 ส.ค. 55 15:40:09

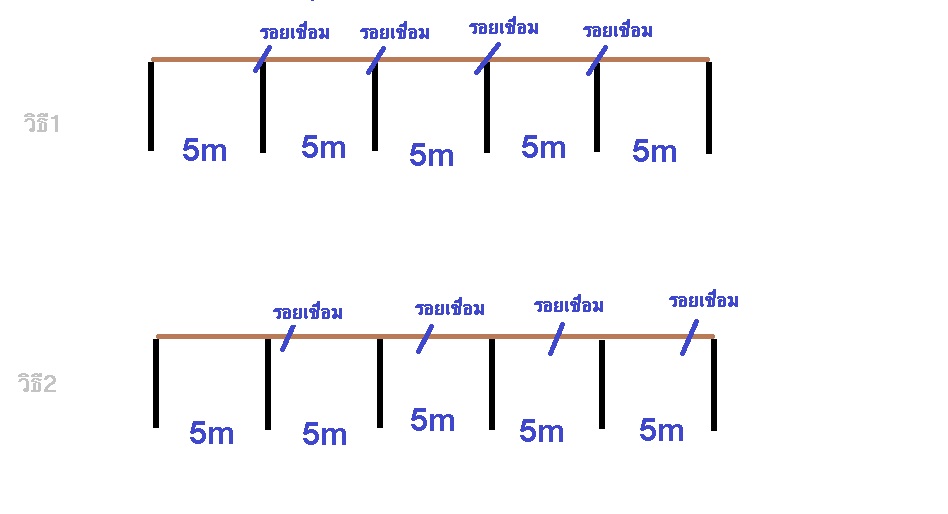

ภาพประกอบครับ
เอาวิธีไหนดีครับ…
By: ชายยอดนักทดลอง
Since: 9 ส.ค. 55 15:48:23
พอดีว่าผมเสนอวิธีแรก…แต่ช่างเค้าบอกจะทำวิธีที่สอง…
ขอบคุณครับ
By: ชายยอดนักทดลอง
Since: 9 ส.ค. 55 15:49:11
ชุบกัลวาไนซ์แล้วไปเชื่อมไฟฟ้า สนิมก็จะโจมตีที่รอยเชื่อม การชุบก็ไม่ค่อยได้ประโยชน์
น่าจะออกแบบต่อเชื่อมโดยใช้เหล็กประกับชุบกัลวาไนซ์ดามประกบ ยึดอกไก่ ร้อย Bolt แทนการเชื่อม
ส่วนการต่อเหล็กใช้หกเมตรได้ทุกวิธีไม่ต้องตัด อยู่ที่วิธีการต่อเชื่อม
ที่จุดรองรับ ควรคิดถึงการยืดหดตัวของเหล็กอกไก่เนื่องจากอุณหภูมิเปลี่ยนแปลง
By: KittySP
Since: 9 ส.ค. 55 16:55:26
ผมแนะนำวิธีที่สองครับ เพราะวิธีแรกช่างต้องทำงานมากกว่า และเสียเนื้อเหล็กด้วย สิ้นเปลืองทรัพยากรและพลังงานของโลกเรา
วิธีที่สองประหยัดกว่า สำหรับข้อกังวลเรื่องกำลังของรอยเชื่อม ต้องดูตามแบบก่อน สำหรับเหล็กใหญ่ขนาดนี้ การเชื่อมควรจะมีแบบให้ด้วย เช่นต้องลบมุม chamfer มีการเสริมเพลทเหล็กด้วยหรือไม่ หรือถ้าแบบไม่มีก็ปรึกษาวิศวกรผู้ออกแบบได้ครับ ทั้งนี้เพื่อให้กำลังความแข็งแรงของรอยเชื่อมใกล้เคียงกับตัวมันเองมากที่สุด
By: ภูผาฟ้าทะเล
Since: 9 ส.ค. 55 20:02:00
เชื่อมได้ครับไม่มีปัญหาหรอกครับ ถ้าไม่แน่ใจลองดูโครงหลังคาที่เป็นอาคารสาธารณะ เค้าก็เชื่อมกันครับ และเหล็กกล่องขนาดใหญ่มากเลยทีเดียว การเชื่อมเป็นเรื่องปกติครับ ผมไม่แน่ใจว่าอกไก่เป็น 2 เส้นคู่หรือเส้นเดียวครับ ถ้าเป็นสองเส้นคู่ ตามหลักการ เค้าจะไม่ให้รอยเชื่อมต่ออยู่ในแนวเดียวกันครับ ให้เหลื่อมกันนิดหน่อย แต่อย่างที่บอกครับอาคารสาธารณะยังเชื่อมต่อกันเป็นแนวเดียวกันก็ยังเห็นเลยครับ
By: Teemshop (พลังใจมนุษย์)
Since: 9 ส.ค. 55 20:04:42
