สวัสดีครับทุกๆท่าน ผมอยากจะขอสอบถามเรื่องแรงดันของสปริงเกอร์
ผมทำโครงการลงหญ้าไว้ที่บ้านแม่ ก็จะปูหญ้าพร้อมกับระบบรดน้ำอัตโนมัติ ผมก็ตามอ่านพร้อมกับเก็บข้อมูลแล้วก็เอาไปลองเอง
แล้วก็พลาด หรือ ผิดอะไรตรงไหนสักแห่งนี่แหละครับเลยต้องมาขอความช่วยเหลือและสอบถาม เลยเป็นที่มาของกระทู้นี้นะครับ
รูปที่แนบมาเป็นรายละเอียดของการวางจุดคร่าวๆนะครับ แบ่งเป็น 2 โซน 6 หัวบนคือ โซนแรก แถว 5 หัวล่างคือโซนที่สอง
เริ่มเลยแล้วกัน แผนที่คิดไว้แล้วก็คำนวณคร่าวๆ แต่ผลออกมาไม่ได้อยากที่คิดไว้ ก็คือ เรื่องปูหญ้าพร้อมวางระบบสปริงเกอร์แบบ pop-up ไว้ รายละเอียดดังนี้ครับ
1. พื้นที่ปูหญ้ารวมประมาณ 300 ตรม.
2. ใช้ปั๊มน้ำ 1 แรงม้า Venz รุ่น VM100
ปริมาณน้ำ = 20-100 ลิตร/นาที
ส่งสูง = 33-15 เมตร
ดูดลึก = 8 เมตร
3. ใช้ท่อ PE ขนาด 1 นิ้วทั้งหมด
4. ใช้สปริงเกอร์ แบบ pop-up ของ Super product รุ่น HPS4 รัศมี 4 เมตร กินน้ำ 12.5 ลิตร/นาที ขนาด 4 หุนต่อตรงกับท่อ PE โดยใช้ โฮว-ซอ เจาะ
5. แบ่งการจ่ายน้ำเป็น 2 โซน โซนนึงจ่าย 6 หัว โซนนึงจ่าย 5 หัว
ปัญหาคือ
1. ก่อนที่จะลงหญ้า ลองทดสอบโดยการจ่ายน้ำไปที่โซน 6 ตัวที่อยู่ด้านบนตามรูปก่อนโดยการต่อตรงกับปั้มน้ำเลย
และปั้มน้ำตั้งอยู่สูงกว่าถังเก็บน้ำ ผลคือน้ำออกเบามากๆ ช๊อคเลยครับ รู้ว่าตัวเองพลาดละ
ดันหัว pop-up ได้ประมาณ 1 นิ้ว
2. ลองทดสอบตัดเส้นสปริงเกอร์ ที่อยู่ด้านบน 3 หัว เหลือเส้น 3 หัวแถวกลาง ผลคือน้ำออกมาเบามากๆ เหมือนข้อ 1 ช๊อคกว่าเดิม เหลือ 3 ยังไม่รอด
ตอนนี้เลี่ยงไม่ได้แล้วครับ หญ้าก็ต้องลงแล้ว เลื่อนไม่ได้เลยต้องฝืนลงเครียดสุดๆเลย
แล้วก็รดน้ำหญ้าเองไปก่อนชั่วคราว คำถาม+ข้อมูลเพิ่มนะครับ
– จันทร์ – ศุกร์ ใช้คนรดน้ำแต่คนมาช่วยรดให้ เค้าว่างแค่เย็น อย่างนี้หญ้าลงใหม่พอจะรอดมั้ยครับถ้ารดได้นี้
– ผมจำเป็นจะต้องเปลื่ยน ปั้มมั้ยครับ ถ้าเป็นไปได้ไม่อยากเปลื่ยนจริงๆ พอจะมีวิธีทำให้น้ำแรงมั้ยครับ ถ้าสุดท้ายต้องเปลื่ยนจริงๆ ก็ยอมครับ
– ระยะทางจากปั้มไปยังสปริงเกอร์มันไกลเกินไปหรือเปล่าครับถ้าต้องแก้เพื่อให้ความดันในท่อมากขึ้นควรจะแก้ช่วงไหนบ้างครับให้น้ำแรงพอ
ขอความช่วยเหลือหน่อยนะครับ เครียดจริงๆ พลาดมากๆ
ขอบคุณมากครับ
By: Crawl
Since: 14 ส.ค. 55 22:02:41
ลองไล่น้ำจากปั๊มน้ำดูรึยังครับ ว่าแรงขนาดไหน ถ้าไม่แรง คงต้องเปลี่ยนปั๊ม
By: C_WIN
Since: 14 ส.ค. 55 22:16:21
เพิ่มเติมนะครับ ระยะตรงมุมซ้ายล่าง ไปยังปั้มนี่ 25 เมตรนะครับ
By: Crawl
Since: 14 ส.ค. 55 22:19:06
วันเสาร์ผมต้องกลับไปไล่อีกทีนึงครับ ต้องขนาดไหนถึงจะเรียกได้ว่า แรงพอสำหรับสปริงเกอร์ครับ
By: Crawl
Since: 14 ส.ค. 55 22:22:31
น่าจะผิดพลาดตรงท่อ pe ที่ใช้ขนาด 1" ทำให้แรงดันน้ำจากเครื่อง 1 แรงไ่ม่พอ
By: panmai
Since: 14 ส.ค. 55 23:06:14

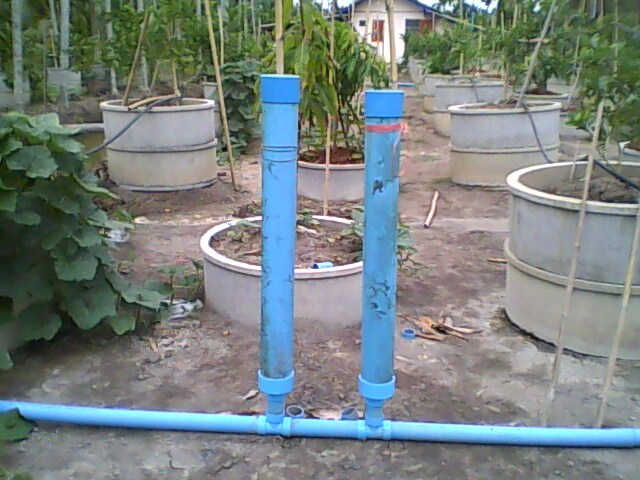

แถวบ้านผมเค้าทำอย่างนี้ครับ
By: greeny pony
Since: 14 ส.ค. 55 23:41:15
การทำงานของมันก็คือ มันจะเป็นท่อปืดตายที่มีอากาศอยู่เต็ม เมื่อน้ำปั้ม มันก็จะไปแทนที่อากาศ อากาศจึงถูกบีบอัด ให้มันแรงดันเพิ่มขึ้น แล้วก็จะส่งแรงไปยังท่อด้านปลาย (ฉะนั้น ท่อด้าน ปั้ม ก็ต้องมี วาวล์กันกลับ ติดอยู่ด้วย)
By: greeny pony
Since: 14 ส.ค. 55 23:43:28
ลองคำนวณขนาดท่อ-ความฝืดของท่อกับปริมาณน้ำดูใหม่ ผมคิดว่าขนาดท่อ 1" น่าจะเล็กเกินไป
เข้าใจว่าปั๊มของคุณส่งน้ำได้สูงสุด 100 ลิตรต่อนาที สูง 15 เมตร หรือ 20 ลิตรต่อนาที สูง 33 เมตร
หัวสปริงเกอร์ใช้น้ำหัวละ 12.5 ลิตรต่อนาที แค่ 6 หัวก็ต้องใช้น้ำ 75 ลิตรต่อนาทีแล้ว
ท่อขนาด 1" ส่งน้ำ 75 ลิตรต่อนาทีจะมีความฝืดในท่อประมาณ 20-25 เมตร ต่อความยาวท่อ 100 เมตร
ยังไม่รวมความฝืดของหัวสปริงเกอร์ และข้องอ สามทาง วาล์ว ข้อต่อต่างๆ
ส่วนเรื่องคุณสมบัติของสปริงเกอร์ ผมไม่มีความรู้เลย รู้แต่เรื่องท่อกับสเปคของปั๊ม ดูมันไม่สัมพันธ์กันครับ
By: นายสันทัด
Since: 15 ส.ค. 55 00:06:09
ถ้าผมเปลี่ยนท่อเมนจากเดิมจากปั้ม 1 นิ้ว เป็น 1 1/2
ไปถึงจุดที่จะเริ่มแยกเข้าเส้นสปริงเกอร์จะแก้ปัญหาได้มั้ยครับ
ท่อออกปั้มตััวนี้มีขนาด 1 นิ้ว ปั้มเดิมตัวนี้ยังพอไหวมั้ยครับ
By: Crawl
Since: 15 ส.ค. 55 07:36:25
หัวสปริงเกอร์ของคุณกินน้ำ 12.5 ลิตรต่อนาที มี 11 หัว กินน้ำรวม 137.5 ลิตรต่อนาที
ปั๊มของคุณส่งน้ำได้สูงสุดเพียง 100 ลิตรต่อนาที ไม่มี Performance Curve ให้ดู
คิดว่าน่าจะเป็น 100 ลิตรต่อนาทีที่หน้าปั๊ม ปั๊มคงจะเล็กเกินไป
ถ้าคุณเปลี่ยนท่อเป็นขนาด 1-1/4" ใช้กับสปริงเกอร์ 6 หัว ความฝืดของท่อชุดนี้จะลดลงไปมากพอ
ส่วนสปริงเกอร์อีก 5 หัวคงจะต้องใช้ปั๊มอีกตัวครับ
By: นายสันทัด
Since: 15 ส.ค. 55 08:08:33
ของผมก็ปั๊ม1แรง ท่อpvc1นิ้ว. ต่อหัวpop up ห้าหัว ระยะทางจากปั๊มไปถึงหัวแรก25 เมตร หัวไกลสุดหกสิบเมตร ก็แรงนะครับ มีสิ่งสกปรกเข้าไปอุดหรือเปล่า. ต้องเช๊คปั๊มแล้วหละครับ
By: Pinnoi (pinnoi)
Since: 15 ส.ค. 55 08:12:56
ของผมก็ปั๊ม1แรง ท่อpvc1นิ้ว. ต่อหัวpop up ห้าหัว ระยะทางจากปั๊มไปถึงหัวแรก25 เมตร หัวไกลสุดหกสิบเมตร ก็แรงนะครับ มีสิ่งสกปรกเข้าไปอุดหรือเปล่า. ต้องเช๊คปั๊มแล้วหละครับ
By: Pinnoi (pinnoi)
Since: 15 ส.ค. 55 08:13:30
ลองดูตามที่คุณ pinnoi ว่า ด้วยนะครับ
ผมคิดว่าสปริงเกอร์ใช้งานจริงอาจจะกินน้ำมากขนาดนั้น และคุณก็ได้ทดลองเปิดแค่ 3 สปริงเกอร์ แล้วน้ำก็ยังไม่แรง
คงต้องสำรวจสิ่งสกปรกในท่อ และดูการเจาะต่อหัวสปริงเกอร์ด้วยนะครับ
By: นายสันทัด
Since: 15 ส.ค. 55 08:46:48
แนะนำให้เพิ่มขนาดท่อเถอะครับ และสิ่งที่ตามมาอาจจะเป็นปั้มด้วย ลองคิดเรื่องตัวเลขต่างดูใหม่นะครับ
อย่ที่คุณจะคิดจากปั้มไปสปริงเกิ้ล หรือสปริงเกิ้ลมาหาปั้ม สุสุครับ
By: plufflyman (PlufflyMan)
Since: 15 ส.ค. 55 10:46:49
เพิ่มขนาดท่อ(ปั๊มรอดูผลก่อน)
และเดินท่อเป็นLoopด้วย แรงดันจะได้ใกล้เคียงกันทุกจุด
หรือถ้าที่บ้านมีคนว่างงาน ก็ไม่ต้องลงทุนอะไรอีก
เพียงให้คนเดินเปิดสปริงเกอร์แค่ทีละหัวเดียว หัวละครึ่งชั่วโมงไปเรื่อยๆ ยิ่งหน้าฝนแบบนี้ น้ำมากไปหญ้าเน่าได้เชียวนา
By: ต้นโพธิ์ต้นไทร
Since: 15 ส.ค. 55 12:04:29
ขอโทษนะครับมาช้าไปหน่อย เพิ่งกลับมาจากที่ทำงาน
@นายสันทัด : ผมพยายามหา Performance Graph อยู่ครับยังหาไม่เจอครับ อีกอย่างที่ผมพลาดคำนวณนั้น ดันไปคิดแค่หยาบๆ
คิดว่า น้ำ 2 โซน โซนละ 6 กับ 5 หัว ก็ใช้ 75 l/m กับ 62.5 l/m ปั้มน่าจะพอ เพราะปั้มสามารถจ่ายน้ำ 100 l/m หักที่ข้อต่อน่าจะลดลงแล้วยังพอได้
@Pinnoi : เดี๋ยวต้องขอกลับไปดูอีกครั้งในวันเสาร์ครับ แต่เบื้องต้นเดาว่าไม่น่าจะมีสิ่งสกปรกที่สปริงเกอร์(จาก 6 หัวที่ทดสอบมันออกมาพอๆกัน)
แต่ถ้าที่ปั้มต้องตรวจสอบตรงไหนดีครับว่ามีสิ่งสปรก
@plufflyman : เดี๋ยวกลับไปผมจะไปเพิ่มขนาดท่อเป็น 1 1/2" มากหรือน้อยไปหรือเปล่าครับ
@ต้นโพธิ์ต้นไทร : ผมจะเพิ่มขนาดท่อลองดูหน่อย ผมจะเพิ่มตั้งแต่ปั้มจนถึง จุดที่จะเริ่มจ่ายให้สปริงเกอร์เลย พอจะได้มั้ยครับ
ส่วนคนว่างงานที่บ้านไม่มีจริงๆครับ บ้านนี้จะกลับมาเจอกันช่วงวันหยุดครับ
ตอนนี้ฝากให้น้องเพื่อนบ้านรดให้ได้แค่ตอนเย็น กลัวหญ้าจะไม่รอดเอาครับ ที่นั่นฝนไม่ตกนานแล้วครับ เลยเดือดร้อนจริงๆครับ
By: Crawl
Since: 15 ส.ค. 55 22:01:51
สงสัยตกไปเยอะแล้วแหะ
By: Crawl
Since: 15 ส.ค. 55 23:56:54
ลองไล่จากจุดใกล้ๆก่อน อ่ะครับ ว่าจุดแรกใกล้ๆ จุดเดียว แรงขนาดไหน แล้วค่อยๆเพิ่ม
ดูว่าเป็นตั้งแต่จุดไหน นับจากจุดแรก ไปจนถึง 5 เมตร ถ้ายังแรงอยู่ ก้อถือว่า ปั๊มไม่เสียครับ
เห็นด้วยที่ควรมีวาวล์ กันไหลกลับ ต่อด้วยครับ
By: C_WIN
Since: 16 ส.ค. 55 00:12:25
@C_WIN : ได้ครับเดี๋ยวต้องไปลองเช็คดู
By: Crawl
Since: 16 ส.ค. 55 07:22:26
ตอนที่จะใช้เต็มระบบจริงจะมีโซลินอยด์วาล์วด้วยครับ ตรงนี้กันน้ำกลับได้ไหมครับ
By: Crawl
Since: 16 ส.ค. 55 07:41:16
ได้ผลยังงัยมาบอกด้วยนะครับ ส่วนโซลินอยด์นั้นกันน้ำกลับได้ครับ
By: plufflyman (PlufflyMan)
Since: 16 ส.ค. 55 12:08:26
ได้ครับ กลับไปจะไปลอง เริ่มจากเพิ่มขนาดท่อดูก่อน
By: Crawl
Since: 16 ส.ค. 55 12:44:43
มารอฟังผล
By: aejeng
Since: 16 ส.ค. 55 16:52:29
วันเสาร์จะกลับมารายงานครับ
By: Crawl
Since: 16 ส.ค. 55 20:04:18
ขนาดท่อ PE 1"
ผมลองคำนวณแรงดันน้ำที่จุดต่าง ๆ แล้ว (ไม่รวมระดับสูง-ต่ำจากปั๊มไปที่สปริงเกลอร์)
แรงดันที่ปั๊มต้องมี อย่างน้อย 2.8 บาร์ หรือประมาณ 28 เมตร ลองใช้ เกจวัดตรวจสอบดู
-ที่สปริงเกลอร์มีประมาณ 2.3 บาร์ ใช้เกจวัดแรงดันตรวจสอบดูครับ
– ถ้าไม่ได้ใกล้เคียง ต้องตรวจสอบที่ตัวปั๊ม
*ขนาดหัวกะโหลก กี่นิ้ว (ควรจะ 1.5")
*มอเตอร์ปั๊มหมุนถูกทางหรือไม่ (มองทางก้นมอเตอร์จะมีใบพัด ต้องหมุนตามเข็มนาฬิกา)
* ขนาดท่อดูดน้ำ กี่นิ้ว (ควรจะ1 1/2"-1.5")
* ระดับจากปั๊มถึงสปริงเกลอร์แตกต่างกันกี่เมตร
* อื่น ๆ บลา ๆ ๆ ๆ
ลองดูครับ..
ถ้าเปลี่ยนท่อเป็น PE 1.5"
ผมลองคำนวณแรงดันน้ำที่จุดต่าง ๆ แล้ว (ไม่รวมระดับสูง-ต่ำจากปั๊มไปที่สปริงเกลอร์)
แรงดันที่ปั๊มต้องมี อย่างน้อย 2.8 บาร์ หรือประมาณ 28 เมตร ลองใช้ เกจวัดตรวจสอบดู
-ที่สปริงเกลอร์มีประมาณ 2.7 บาร์ หรือ 27 เมตร
ซึ่งถ้าน้ำไม่ออกเนื่องจากระดับปั๊มกับสปริงเกลอร์ต่างกันมาก การเปลี่ยนท่อแทบไม่มีผลครับ เพราะสปริงเกลอร์ pop-up สามารถเริ่มทำงานได้ที่ 2.0-3.0 บาร์ และอัตราการไหลแปรเปลี่ยนไปตามแรงดันที่ใช้งาน รวมทั้ง องศาการจ่ายน้ำด้วยครับ
By: Amakusa _ging (Amakusa _Ging)
Since: 17 ส.ค. 55 16:16:28
หัวกะโหลกขนาด 1" ครับ รอบนี้กะว่าจะเพิ่มเป็น 1.5" อยู่เหมือนกันครับ
เดี๋ยวผมต้องซื้อเกจไปติด แล้วเดี๋ยวจะมาบอกผลครับ
มอเตอร์ไม่แน่ใจเหมือนกันครับ ว่าหมุนทางไหน ต้องเช็คอีกเช่นกันครับ
ขนาดท่อดูด เป็น PVC 1" เหมือนจุดอื่นๆเลยครับ เดี๋ยวต้องเปลื่ยนเช่นกัน
ระดับความสูงปั้ม ตอนที่เทสผมเอาปั้มไว้เหนือถัง น่าจะประมาณ 2 เมตรเศษๆครับ
By: Crawl
Since: 17 ส.ค. 55 20:38:57
สู้สู้ครับ เพื่อพื้นที่สีเขียว ^^
By: plufflyman (PlufflyMan)
Since: 17 ส.ค. 55 23:56:29
1.เปลี่ยนหัวกะโหลกก่อนเลย
2.ท่อดูดควรใหญ่กว่าขนาดทางดูดปั๊มอย่างน้อย 1 size
3.ควรมีเครื่องกรองน้ำ เพื่อป้องกันการอุดตันที่หัวสปริงเกลอร์นะครับ เอาห่าง ๆ ก็ได้ ซัก 200-500 ไมครอน
By: Amakusa _ging (Amakusa _Ging)
Since: 18 ส.ค. 55 15:05:59
กลับมาที่ กทม. แล้วครับ ผลเล็กน้อยนะครับ
เปลี่ยนหัวกระโหลกจาก 1" เป็น 1.5"
ท่อดูดจาก 1" เป็น 1.5"
ลองเอาสปริงเกอร์ 1 หัว มาติดที่ต้นๆปั้มเลยครับ ระยะประมาณ 1 เมตรผลคือ น้ำออกเต็มที่อย่างที่อยากให้เป็น
ติดเกจวัดความดัน ผมน่าจะติดผิด คือต่อท่อจากปั้ม แล้วอุดท่อ วัดได้ 3 บาร์
เปลี่ยนเป็นไม่อั้นท่อด้วยการปล่อยน้ำไปสปริงเกอร์หกหัว วัดความดันที่ต้นๆปั้มได้ไม่ถึง 1 บาร์
สุดท้าย มานั่งคิดว่าถ้าจะเปลี่ยนท่อเมน เป็น 1.5" กลัวไม่จบ พร้อมทั้งคิดได้ว่าปั้ม 1 แรงเอาไปใช้ที่บ้าน กทม. ก็ได้นี่หว่า
เลยตัดสินใจซื้อปั้มใหม่ ขนาด 2 แรง ท่อเข้าออก ขนาด 2 นิ้วไป อาทิตย์หน้าค่อยซื้อท่อไปเดินใหม่ คิดว่าน่าจะจบสักที
แต่ที่ช้ำใจกว่านั้นคือ หญ้าที่ปูไป แห้งกรอบ ตายไปประมาณ 60-70% เศร้าจริงๆครับ
By: Crawl
Since: 19 ส.ค. 55 23:17:25
เปิด 6 หัวแรงดันไม่ถึง 1 บาร์ ผิดปกติครับ ควรจะมีประมาณ 2.8 บาร์ หรือใกล้เคียง
แรงดันน้อย อาจมีท่อรั่วหรืออุดตันหรือเปล่าครับ
ส่วนปั๊มหมุนถูกทางแล้วเพราะแรงดันที่ปั้มมีประมาณ 3 บาร์ที่อัตราการไหล 1 หัว
เรื่องซื้อปั๊มใหม่ อยากทราบรุ่นที่จะซื้อครับ เพราะกลัวจะเสียเงินเปล่า ถ้าแก้ไม่ถูกจุดน่ะครับ จะได้ช่วยกันดูด้วยว่าเป็นไปได้หรือไม่ครับ..
By: Amakusa _ging (Amakusa _Ging)
Since: 20 ส.ค. 55 13:21:25
จุดที่รั่วหรือตันนี่ มีครับแต่ก็แก้ไขแล้ว แต่ไม่ได้รื้อและขุดอีกสองจุด ต้องกลับไปดูอีกเหมือนเดิม
ปั้มยี่ห้อ Lucky Pro ขนาด 2 แรงม้าครับ
จำรุ่นไม่ได้จริงๆครับ ที่จำได้คร่าวๆนะครับ
จ่ายน้ำได้ประมาณ 500-600 l/min
ส่งสูงเท่าไหร่นี่ก็จำไม่ได้อีกเช่นกัน ขออภัยครับ
By: Crawl
Since: 20 ส.ค. 55 18:00:36
ต้องตรวจสอบจุดที่รั่วหรือตันแน่ ๆ ครับ
ขนาดปั๊มใหม่อัตราการไหลมากเกินไปครับ แต่แรงดันไม่ทราบ แต่น่าจะพอใช้งานได้
ระบบ pop-up ของคุณ จ่ายน้ำ 6 หัว ไม่เกิน 75 l/min เท่านั้นครับ
By: Amakusa _ging (Amakusa _Ging)
Since: 24 ส.ค. 55 17:25:56
