ซื้อตัว sensor แสงอาทิตย์ จะมาติดกับหลอดไฟโรงจอดรถครับ
วิธีการต่อ ต้องต่อสายไหนเข้ากับสายไฟของหลอดไฟครับ
ที่ตัว sensor มีสายไฟ 3 สาย สายสีดำ (soure) สายสีแดง (load) สายสีขาว (common)
จะต่อกับสายไฟที่ต่อออกมาจากหลอดไฟที่มี 2 สายครับ
รบกวนผู้รู้เรื่องระบบไฟทีครับ ขอบคุณล่วงหน้าครับ
By: newcome
Since: 21 ส.ค. 55 17:12:09
เอาสายไฟที่มาจากหลอด 2 เส้น เข้า load กับ Common
เอาสายไฟ ที่มีไฟ (จากสวิทซ์ , เบรกเกอร์) เข้า soure กับ Common
*ย้ำว่า ต้องเซ็ดว่าเส้นไหนมีไฟก่อนนะ
By: – (SoSoS)
Since: 21 ส.ค. 55 17:56:15
ขยายความเห็นที่1 นะครับ สายเมนนะครับ เอาไขควงวัดไฟเช็คเส้นที่มีไฟ ไฟไขควงติด ต่อเข้า Source ส่วนอีกสายต่อเข้า Common ส่วนฝั่งไปต่อหลอดไฟ สายไหนก้อได้เส้นนึงต่อ commonรวมกับสายcommon Sensor แสงอาทิตย์ก้อได้ อีกเส้นต่อกับ load
By: topii (topiican)
Since: 21 ส.ค. 55 18:18:03

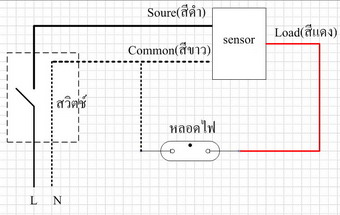

ตามนี้ครับ
By: ao_oa /at/ 23
Since: 21 ส.ค. 55 18:24:24

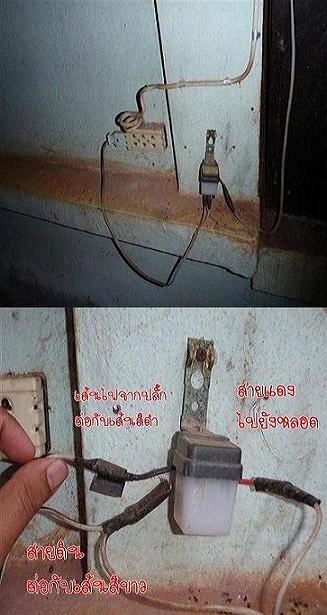

รูปจริง
By: ต้นโพธิ์ต้นไทร
Since: 21 ส.ค. 55 19:28:34
