ขอความช่วยเหลือจากผู้รู้หน่อยคับ คือผมอยากทราบว่า ผมจะต่อปลัี๊กไฟใหม่เพิ่มอีก 1 จุด โดยจะมีปลั๊กไฟ 2 ตัวแล้วมีสวิทช์ไฟ 1 ตัว แล้วต่อพ่วงเข้ากับโฟโต้สวิทช์ (โดยใช้แสงสว่างเป็นตัวควบคุมการเปิด-ปิด)โดยการที่เราเอาไฟเข้าที่ตัวปลั๊กไฟแล้วต่อพว่งมาที่สวิทช์แล้วพ่วงไปที่โฟโต้สวิทช์ ขอความรู้จากผู้รู้ด้วยคับ
By: เจ้าชายไร้หน้าแฮ้งค์เอ้าท์
Since: 1 ต.ค. 55 07:04:11
มารอฟังด้วยครับ
By: nunthawatmo (nunthawatmo)
Since: 1 ต.ค. 55 07:44:10
ก็ ต่อมาปกติ จากปลั๊กที่มีอยู่เดิม ก็ต่อมาปลั๊กใหม่ 2ตัว หากอยู่ด้วยกัน ก็เชื่อมด้วยสายไฟสั้นๆเอาไขควงวัดไฟ วัด ดู
ไฟ+ ก็อยู่ข้างนึง
ส่วน N ก็อยู่อีกข้างนึง
หากมีสายG สีเขียวก็พ่วงมาด้วย แยกลง Ground
ส่วนสวิทช์ไฟ ผมเดาว่าเอาไว้เปิดปิดโฟโต้สวิทช์ ก็เดินสายไฟ +
มาที่สวิทช์ด้านนึง สวิทช์อีกด้านนึง ก็ไฟ+ ไปที่ แผงโฟโต้สวิทส์ จากโฟโต้สวิทช์ ก็ต่อไฟ+ไปที่หลอด (พอดีไม่เห็นโฟโต้สวิทช์ ไม่รู้ว่าต้องต่อN เข้าด้วยไหม)
ส่วนสายN ก็ต่อไปที่หลอดเลย แต่หากวงจรโฟโต้ ออกแบบให้เอา N เข้าด้วย ก็ต่อเข้าN ก่อนไปที่หลอดไฟ
By: SuperCrazyBoy
Since: 1 ต.ค. 55 08:46:35
รูปไม่ขึ้น
By: รวมพล คนธรรมดา
Since: 1 ต.ค. 55 10:05:26
อยากรบกวนขอรูปประกอบด้วยน่ะครับ
ช่วงที่สายไฟต่อจากปลั๊กเข้ามาที่สวิทช์น่ะครับ
ขอบคุณครับ
By: เจ้าชายไร้หน้าแฮ้งค์เอ้าท์
Since: 1 ต.ค. 55 11:45:00

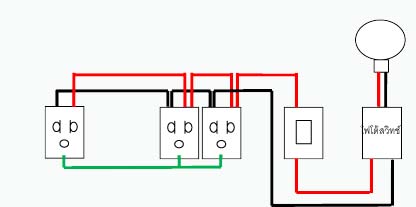

ดูออกรึเปล่า
หากไม่เคยต่อไฟฟ้า เรียกคนที่รู้ มาช่วยด้วยนะ
อย่าทำคนเดียว เดี๋ยวไฟดูดเอา
By: SuperCrazyBoy
Since: 1 ต.ค. 55 12:50:52
ขอบคุณครับ
By: เจ้าชายไร้หน้าแฮ้งค์เอ้าท์
Since: 4 ต.ค. 55 12:13:07
