ตอนนี้กำลังจะซื้อไม้บันได งงกับคำว่า
จมูกบันได กับ คิ้วบันได ค่ะ มันคือส่วนไหนของบันไดคะ
แล้วมีกี่แบบมั่งคะ ช่างบันไดถามว่า จมูกบันไดเอาแบบโค้งครี่งวงกลม
หรือแบบเอียง 45องศา ส่วนคนขายถามว่าจะให้ทำคิ้วด้วยไหม
ก็เลยงงๆ ค่ะว่า มันคืออะไร (คุยกันทางโทรศัพท์ค่ะ เลยนึกภาพไม่ออก)
แล้วเราเลือกใช้ไม้แดง เราต้องลงสีย้อมไม้อะไรก่อนดีหรือเปล่าคะ
หรือลงแค่ ยูรีเทน เลย
แล้วค่าแรงติดตั้ง+ทำสี ลูกตั้ง+ลูกนอน ประมาณขั้นละเท่าไหร่คะ
ขอบคณมากค่ะ
By: สุ
Since: 7 พ.ย. 55 13:56:45
เข้าใจว่า จมูกบันไดก็คือส่วนขอบๆ ลูกนอนบันไดค่ะ ติดไว้กันลื่นค่ะ
ส่วนคิ้วนี่เขาจะติดไว้ตรงลูกตั้งบันได เอาไว้กันเลอะค่ะ เวลาเราเดินขึ้นบันได ปลายนิ้วเท้าเราอาจจะไปโดนส่วนลูกตั้งบันไดได้ ตัวคิ้วบันไดก็จะช่วยกันเลอะได้
เราอธิบายแล้ว งงกว่าเดิมมั้ยคะเนี้ยะ
รู้แค่นี้ล่ะค่ะ ถูกผิดอย่างไร ใครเห็นทักท้วงด้วยนะคะ
By: แบม แลบดำ
Since: 7 พ.ย. 55 14:38:00
มันซับซ้อนจริงๆค่ะ เรื่องบันไดเนี่ย องค์ประกอบยิบย่อยมาก
เข้ามาบ่นเฉยๆ ไม่มีความรู้เหมือนกัน เราให้ช่างคิดราคาเหมาๆมาเลย
By: สวยเย็น
Since: 7 พ.ย. 55 19:43:03
ก่อนอื่นต้องขอทราบก่อนว่า
1.บันไดมีระบบโครงสร้างการรับน้ำหนักเป็น
– คอนกรีตเสริมเหล็ก
– เป็นโครงสร้างไม้
– หรือ เป็นโครงสร้างโลหะ(เหล็ก)
2.มีลูกตั้งเป็นไม้หรือไม่
3.ขั้นบันไดมีระยะตั้งและระยะนอนเท่าได วัดละเอียดเป็น mm.. คำถามที่ถามน่าจะเป็นส่วนของลูกนอนและลูกตั้งที่ประกอบขึ้นเป็นขั้นบันไดเท่านั้นไม่น่าจะใช่เป็นองค์ประกอบของบันไดทั้งหลัง จะได้เตรียมรูปอธิบายส่วนได้ถูกต้อง
By: JP Stairs By Jirapon
Since: 7 พ.ย. 55 20:56:43
ขอส่งรูปขั้นบันไดที่มีจมูกบ้นไดตีเป็นรูป Profile ต่างๆตามข้อสงสัย แล้วจะตามอธิบายต่อไป
By: JP Stairs By Jirapon
Since: 8 พ.ย. 55 06:50:37
มาให้ข้อมูลเพิ่มเติมกับคุณ JP Stairs By Jirapon ค่ะ
บันไดเป็นคอนกรีตเสริมเหล็กค่ะ
จะติด ลูกตั้ง + ลูกนอน เป็นไม้แดง
ลูกนอน(ปูน) ประมาณ 9" = 228.6 mm
ลูกตั้ง (ปูน) ประมาณ 8"2/8 = 209.55 mm
ความยาว ประมาณ 1250 mm
แต่ละขั้น ก็มีขนาดมากกว่า/น้อยกว่าค่านี้บ้าง
คำถามก็น่าจะประมาณนั้นค่ะ คือ ลูกตั้ง ลูกนอน จมูกบันได คิ้วบันได บัว
การย้อมสี และ ค่าแรงค่ะ
ขอบคุณมากค่ะ
By: จขกท
Since: 8 พ.ย. 55 09:58:53
ขั้นบันไดทุกขั้นของบันไดทั้งหลัง ต้องมีระยะขึ้น (Rise ย่อว่าRi) และมีระยะก้าว (Run ย่อว่า Ru) เท่ากันทุกขั้น ในบันไดตรงก็คือค่าของระยะตั้งและระยะนอน กฏกระทรวงเรียก ลูกตั้งและลูกนอน ซึ่งเป็นค่าของระยะเป็นมิติเดียว
ในที่นี้ Tread หมายถึงลูกนอน (บ้างเรียก ลูกขั้น) เป็นวัสดุ 3 มิติ ที่มีความหนา กว้าง และ ยาว ที่ใช้ปู ติดตั้ง บนขั้นบันไดในส่วนของระนาบนอน เพื่อให้เท้าเหยียบขึ้น-ลง
Riser หมายถึงลูกตั้ง (บ้างเรียก บังขั้น) เป็นวัสดุ 3 มิติเช่นกัน ใช้ปู ติดตั้งในส่วนของระนาบระยะตั้งของขั้นบันได
Nosing หมายถึง จมูกบันได คือส่วนของปลายขอบลูกนอนที่ยื่นเลยออกมาหน้าระนาบระยะตั้งของขั้นบันได (ที่ยื่นออกมาทางด้านข้าง ขนานไปกับแม่บันไดหรือขอบนอกข้างบันได String เรียกว่า Turned Nosing ) อาจเป็นวัสดุชิ้นเดียวกันหรือแยกชิ้นก็ได้ มีประโยชน์ คือ
– เป็นส่วนที่เพิ่มระยะการเหยียบของเท้าบนลูกนอน
– กันเท้าแตะ/ขูด ลูกตั้ง
– กันตัวขอบลูกนอนในระยะนอนถูกแรงกระทำโดยตรง
– และทำให้เพิ่มความสวยงามทางศิลป์แก่บันไดได้
ตามรูปเป็นลูกนอนไม้ มีระยะการยื่นของจมูกบันได = N หรือ N1 ซึ่งมีข้อกำหนดว่ามีค่าอยู่ระหว่าง 19-38 mm. ขึ้นกับระยะนอนและการตกแต่งทางศิลป์

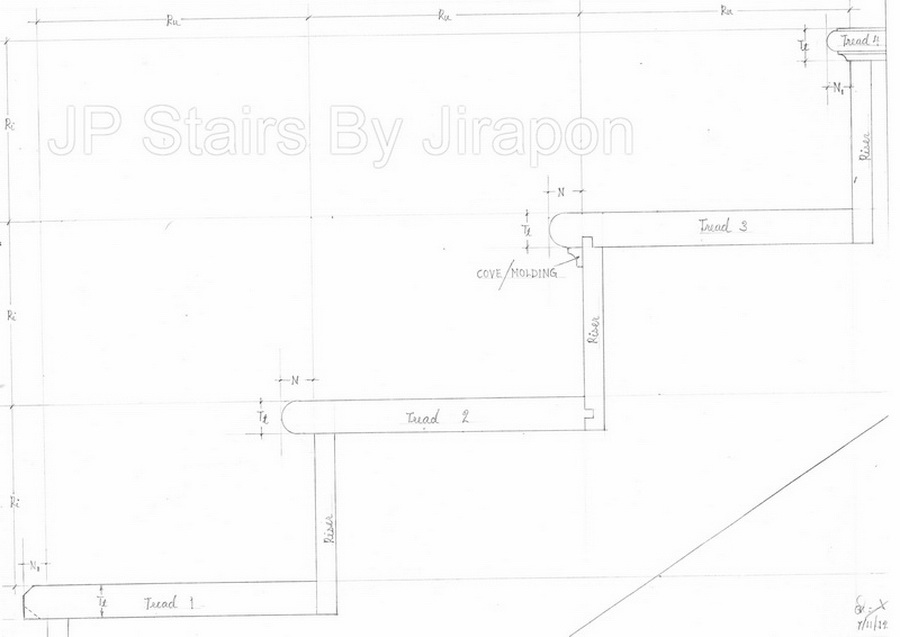

ตัวอย่างตามรูป เป็นการตี Profile จมูกบันไดในรูปแบบต่างๆตามที่ จขกท. มีคำถามสงสัย อธิบายได้ดังนี้
ลูกนอนบันไดที่ Tread 1 จมูกบันไดขอบมุมบนถูกลบมุม 45 องศา และอาจลบมุมขอบล่างและเสริมคิ้วบัวด้วยก็ได้(ตามเส้นประ)
ลูกนอนบันไดที่ Tread 2 เป็นจมูกบันไดที่ถูกตี Profile เป็นรูปครึ่งวงกลม
ลูกนอนบันไดที่ Tread 3 เหมือน Tread 2 แต่มีการเสริม คิ้วบัว (Cove/Molding)ด้านล่าง
ลูกนอนบันไดที่ Tread 4 เป็นจมูกบันไดที่ตี Profile เป็นคิ้วบัวเหมือน Tread 3 แต่ย่อความหนาให้อยู๋ในความหนาของแผ่นไม้ลูกนอน
แบบ 1 และ 2 คือที่ช่างถาม แบบ 3 และ 4 คือที่ร้านขายถาม
รูปโครงร่าง( Profile) ของจมูกบันไดมีหลากหลาย แต่ถ้าออกแบบตามหลักศาสตร์บันไดแล้ว ต้องคำนึงถึงรูปร่างของ Profile และ Cove และองศาความลาดชันรวมของจมูกบันได ที่ต้องไม่เกี่ยวเท้าขณะเดินขึ้นจนเกิดอันตรายได้
By: JP Stairs By Jirapon
Since: 8 พ.ย. 55 13:03:48
ขอบคุณ คุณ JP Stairs By Jirapon มากเลยค่ะ
เข้าใจแล้ว ว่า รูปแบบจมูกบันได และคิ้ว อยู่ตรงไหน และมีลักษณะยังไง ^_^
By: จขกท
Since: 8 พ.ย. 55 13:17:04
บันไดบ้านพักอาศัยที่ดีควรมีคุณสมบัติเบื้องต้นคือ
1. ระยะขึ้นและระยะก้าวหรือก็คือระยะตั้งและระยะนอนในบันไดตรง มีความสัมพันธ์ตามกฏการย่างก้าว มีค่าอยู่ระหว่าง 610-650 mm.(ค่าที่ดีที่สุดคือค่า 630mm.)
2. มีความลาดชันของบันไดอยู่ระหว่าง 30-37 องศา
บันไดฃอง จขกท คงเป็นบันไดตรง ถูกออกแบบมาให้มีระยะตั้งและระยะนอนที่ 200 และ 230 มีค่าตามกฏการย่างก้าว = 630 mm. ความลาดชันของบันได =41 องศา แม้มีค่าเป็นไปตามกฏการย่างก้าว แต่ถือเป็นบันไดที่ค่อนข้างชัน ไม่เหมาะกับการนำมาเป็นบันไดบ้าน แต่ไม่ผิดกฏกระทรวง
แต่ในการก่อสร้างจริง มีระยะตั้งและระยะนอนที่ประมาณ 210 และ 230 mm. ทำให้ค่าตามกฏการย่างก้าวเพิ่มขึ้นอยู่ที่ค่าสูงสุดของค่าตามกำหนดที่ 650 mm. ความลาดชันของบันไดเพิ่มขึ้นเป็น 42.397 องศา และผิดกฏกระทรวง ลองปรึกษาสถาปนิก-ช่างว่าจะแก้ไขกันได้อย่างไร ทำ Winders หรือ Dancing Steps ได้หรือไม่ เพราะต้องวัดและดูจากมิติของจริง และต้องดูโครงสร้างการรับน้ำหนัก/แรงของบันไดด้วย แต่ต้องขอตำหนิผู้ออกแบบบันไดนี้ที่ขาดความรู้ ความเข้าใจในศาสตร์บันไดที่แท้จริง
ค่าแรงในการติดตั้งเฉพาะลูกตั้ง- ลูกนอน ตกขั้นละ 400-600 บาทขึ้นกับวิธีการติดตั้ง เช่นระหว่างลูกตั้งและลูกนอนมีการเข้าลิ้นหรือไม่ (ดุรูป Tread 2,3) มีการติดคิ้วบัว Cove หรือไม่ และราคาจะสูงกว่านี้ ถ้ามีการติด Turned Nosing เข้าไปถึงใน String ถ้าบันไดเป็นแบบข้างเปิด( Opened String)
By: JP Stairs By Jirapon
Since: 8 พ.ย. 55 14:57:22
