เพิ่งซื้อมาติดตั้งแถวโรงรถ สังเกตุว่ากลางวันยังสว่างอยู่ ไฟก็ติดแล้ว เช้ามาก็สว่างก็ติด ขนาดย้ายไปไว้บนหลังคาโล่งๆ ก็ดีกว่าเดิม แต่อยากให้มันมืดกว่านี้หน่อยแล้วไฟค่อยติด
สอบถามคนเคยคิดเขาบอกให้ถอดที่ครอบออกแล้วหาอะไรที่ใสๆ หุ้มไว้
ผมคิดว่าน่าจะปรับตรงเซนเซอร์ได้ มีท่านใดเคยดัดแปลงหรือจะแนะนำอะไรก็บอกได้นะครับ
ขอบคุณครับ
By: Msgt.sit_sak
Since: 9 ธ.ค. 55 08:24:24
กลัวเปลืองไฟหรือไงครับ..จึงอยากจะย้าย
ของผม..ช่างติดไว้โล่งๆที่ผนังใกล้กับหลอดไฟ
ใช้ได้ไม่ถึงปี…โดนแดด โดนฝน…ก็เสียแล้วครับ
เลยต้องซื้อมาใหม่..เอาไว้ใต้ชายคาบ้านครับ
ส่วนอีกด้านหนึ่ง..โดนแดดเฉพาะตอนเช้า..ก็อยู่
ได้นานครับ…
By: โจคนเก้าเลี้ยว
Since: 9 ธ.ค. 55 09:28:31
ใช้เป็นตัวไทเมอร์สิครับ ตั้งเวลาเอา
By: pts_moo
Since: 9 ธ.ค. 55 09:38:33
ปรับค่าตัวต้านทานที่อยู่ภายในดูครับ
By: อารี (eed99)
Since: 9 ธ.ค. 55 09:59:36
ไม่ได้กลัวเปลืองไฟหรอกครับ แถวบ้านผมบ้านนอก จอดรถจักรยานราคาพอๆ กะมอไซค์ไว้นอกรั้วก็ไม่หาย กะเอาไว้ไปธุระเย็นๆ กลับค่ำจะได้เปิดไว้ให้มันติดเอง หรือไป ตจว.ปีใหม่หลายๆ วันนี้ก็จะให้มันติดเองเช้าก็ดับเองครับ
ตัวตั้งเวลาดูแล้วราคาเงินงบไปนิดแต่ก็อยากได้
ปรับตัวต้านทานก็คิดอยู่ แต่บังเอิญผมเป็นช่างไฟฟ้าที่จบพานิชย์มา เลยยังไม่กล้าลอง
D.I.Y แบบง่ายๆ เดี๋ยวเย็นๆ จะขยับให้มันเข้าที่เข้าทางแล้วหาทางเอาวัสดุมาหุ้ม กะว่ามืดพอดีก็พอครับ มันหันไปทางทิศตะวันออก ถูกแดดยามเช้าเต็มๆ พอสายๆ ก็เจอต้นไม้ไปหลังคาจนค่ำครับ
ขอบคุณทุกคำตอบครับ
By: Msgt.sit_sak
Since: 9 ธ.ค. 55 10:32:41
แบบ 3 สายใช่ไหม?
ถ้าเป็นแบบ 3 สาย เปิดฝาครอบสีขาวออกมา จะเห็นจานโลหะกลมๆ มีสกรูตัวเล็กๆ เป็นตัวดันสวิทช์
ใช้ไขควงแบน บางๆ ขันเร่ง (ตามเข็มนาฬิกา) เข้าไปสัก 1-2 รอบก็จะทำให้มันทำงานช้าลง และปิดเร็วขึ้น
****สกรูตัวนี้มีไฟผ่านด้วย ทางที่ดีควรจะตัดไฟก่อนนะครับ*****
By: นายสันทัด
Since: 9 ธ.ค. 55 10:49:06
ไม่มีจานที่ว่าครับ เห็นเป็นเซนเซอร์ตรงกลาง
ขอบคุณครับ
By: Msgt.sit_sak
Since: 9 ธ.ค. 55 11:46:37
ถ้าอยากปรับยังงัยก็ต้องเล่นที่ตัวต้านทาน
แต่ก่อนอื่นต้องไล่ลายวงจรก่อนครับ
ดูว่าตัวต้านทานตัวไหนที่ต่อคร่อมกับ LDR ตัวนั้นแหล่ะต้องทำการเปลี่ยน
แต่จะเปลี่ยนให้มีค่ามากหรือน้อย อันนี้จำไม่ได้แระ
By: Marine Red
Since: 9 ธ.ค. 55 11:56:47
ยังไงๆ มันต้องมี Contact เป็นสวิทช์เปิดปิด ทำงานคล้ายสวิทช์ความดันของปั๊มน้ำ
ดูจากรูปตัว Contact น่าจะอยู่ในกล่องล่างซ้าย
โดยหลักการแล้ว ถ้าสามารถปรับให้สวิทช์แข็งขึ้นมันก็จะทำงานช้าลงครับ
By: นายสันทัด
Since: 9 ธ.ค. 55 12:52:29
ถ้าไม่มีความรู้เรื่องอิเล็กทรอนิกส์ แนะนำว่าไม่ต้องพยายามปรับแต่งหรอกครับ เพราะอาจทำให้ชำรุดได้
.

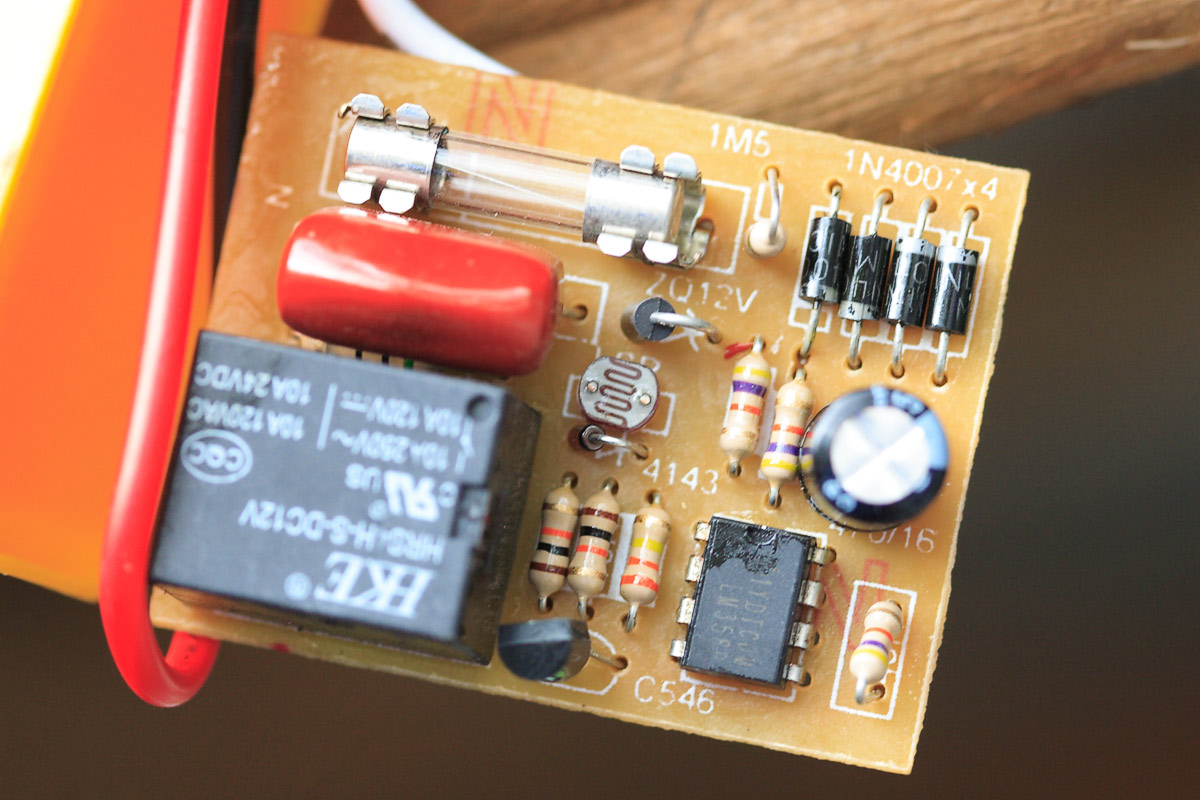

ตามรูป ใช้ IC LM358 เป็นตัวเปรียบเทียบแรงดันอ้างอิง (comparator) กับแรงดันที่ตกคร่อม LDR (ที่เห็นอยู่ตรงกลาง เป็นตัวต้านทานที่เปลี่ยนแปลงตามสภาพแสง แสงมากความต้านทานจะลดลง แสงน้อยความต้านทานจะเพิ่มขึ้น) แล้วส่งสัญญาณไฟฟ้าไปสั่งการให้รีเลย์ ทำงาน ตัดต่อวงจร
.
การจะปรับให้ทำงานตามสภาพแสงน้อยลงหรือมากขึ้น ต้องปรับที่ชุดนี้
สำหรับกล่องดำ คือ รีเลย์ (เป็นสวิตช์ไฟฟ้า มีคอนแทคข้างใน ปรับให้แข็งหรืออ่อนไม่ได้)
.
วงจรตามรูปไม่ได้ทำตัวปรับไว้ ดังนั้นการปรับต้องถอดตัวต้านทานมาเปลี่ยนค่าเอาเอง แต่บางรุ่นมี VR ปรับค่าได้
By: loi
Since: 9 ธ.ค. 55 13:07:38
ขอบคุณครับ แค่เจาะกล่องก็น่าจะพอแค่นี้แล้วแหละ
By: Msgt.sit_sak
Since: 9 ธ.ค. 55 13:36:56
เจาะกล่องระวัง น้ำฝนหรือ พวกจิ้งจกเข้าไปนะครับ ตัวดีเลยพวกนี้
จะทำให้อุปกรณ์เราเสียหายได้ น่าจะหาพลาสติกใสๆมาคุมไว้หน่อยก็ดีครับ
By: dekdeedekzaa
Since: 9 ธ.ค. 55 18:57:22
http://www.google.co.th/imgres?q=photo+switch+LM358&um=1&hl=th&tbo=d&biw=1024&bih=651&tbm=isch&tbnid=HTDXT3rEfHTNzM:&imgrefurl=http://www.electrosome.com/automatic-garden-light-controller-system/&docid=A-qN_yC8pXQK3M&imgurl=http://www.electrosome.com/wp-content/uploads/2012/09/automatic-garden-light-controlling-system.png&w=2696&h=1302&ei=KYjEUJy7HsaQiQeyqoGQCw&zoom=1&iact=hc&vpx=501&vpy=264&dur=3552&hovh=156&hovw=323&tx=129&ty=97&sig=112796295934462272594&page=1&tbnh=143&tbnw=296&start=0&ndsp=14&ved=1t:429,r:12,s:0,i:116
ผมลองหาวงจรที่ใกล้เคียงมาให้ ลองดูเป็นแนวทางนะครับ …. ( link ยาวไปหน่อย) อิอิอิ ..
By: ปีกไก่ย่างทอด
Since: 9 ธ.ค. 55 19:49:36

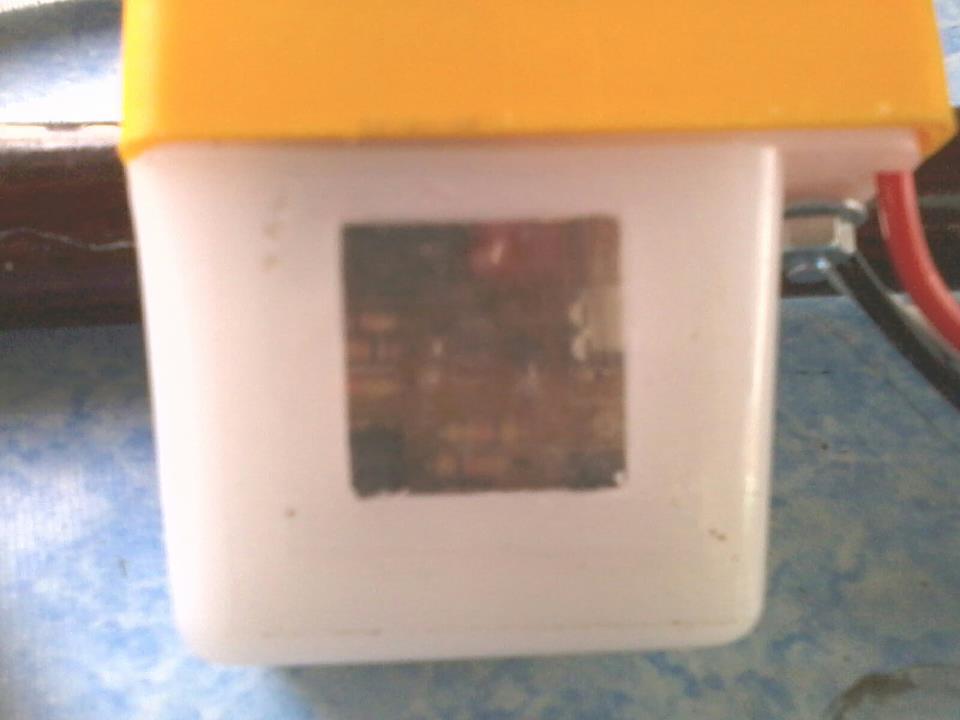

ผมเอาเทปใสที่ติดแผ่นป้ายทะเบียนรถปิดรูไว้ครับ
